| 类型 | 数字式电流测量仪表 | 型号 | YZ-056B |
| 测量范围 | 30ma（A） |
公司资质
·美国FLUKE公司工业测试产品中国代理
·美国Tektronix公司测试仪器中国代理
·中国美瑞克安规测试仪器总代理

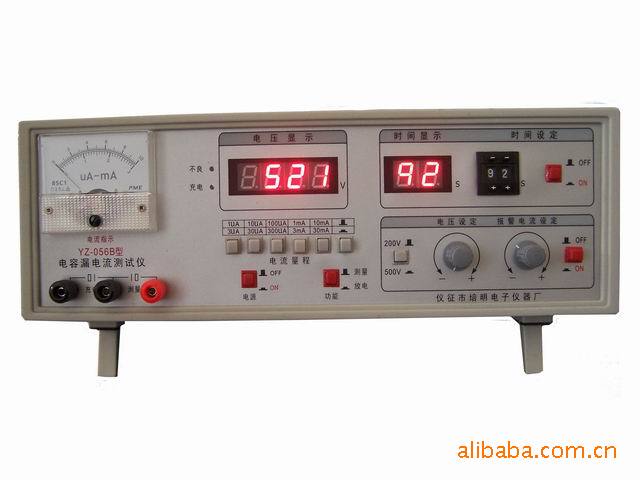

YZ-056B型 电容耐压漏电流测试仪使用说明书 一、概述 YZ056B型电解电容器漏电流测试仪是一种对电解电容漏电流性能进行检测的仪器，在分析、研究国内多种同类产品的基础上设计而成，其原理、测试电压范围宽、充电电流大、测试速度快，具备限、合格判别及限报警，本仪器性能，操作简便，适用于电解电容器厂家生产线上快速、大批量测试，和电解电容器使用单位经销商的进货检测。额定使用条件：A、环境温度：0～40℃B、相对湿度：20～80％RHC、大气压强：86～106Kpa 二、主要技术参数1、测量电压：0-500V 实际可测到700V2、：&plun;5％，连续可调3、漏电流测试范围：0～30mA,共分10档，基本:0.5 uA～30mA &plun;5％档：0.2～1 uA 第二档：1～3 uA第三档：2～10uA 第四档：10～30uA第五档：20～100 uA 第六档：100～300uA第七档：0.2～1mA 第八档：1～3mA第九档：2～10mA 第十档：10～30mA4、充电电流：200mA&plun;20％5、充电时间：0-99秒 手控6、漏电流预置：由面板电位器任意设置 ：&plun;5％（报警漏电流设定）7、漏电流实验出预置值，仪器发出光报警(不良指示灯亮)和声报警，（声报警开关设在仪器后面板上）8、充电/测量可自动转换9、仪器设有放电/测量开关10、电源电压：220∨&plun;5％ 频率：50Hz&plun;5％ 功耗：﹤30W 11、体积：330mm×115×300 mm12、重量：约5Kg 三、操作步骤1、插好电源插头，打开电源开关，仪器预热五分钟，进行测试。2、选择好合适的电压量程：0～200∨/0～500∨,由电压调节电位器调节好合适的测试电压，其测试电压数值在“电压数字表”上应正确地指示出来，电压调好后请不要随意调此电位器。3、由时间设置开关设置好合适的充电时间，充电时间的范围为0～99s.4、将状态选择开关（电流量程开关）选择至置限位置，调节置限电位器使用其数值在漏电流表面上指示出来，调好后请不要随意调节此电位器，将功能选择开关选择至测量位置。5、接上被测电容器在被测电容器接上的同时，仪器自动转换为充电状态，充电状态指示灯亮，仪器根据所设置的充电时间对被测电容器自动进行充电，充电完毕，仪器自动转换为测量状态，对被测电容漏电流进行测量，由电流指针表/数显指示出测量数据。并判断出合格不合格，不良指示灯亮则为不合格6、如电流指针右偏到底，请“电流量程”开关，反之指针表不动，请减小电流量程开关。7、测量完毕 ⑴如不需放电，则取走电容器。 ⑵如需放电，则按放电键，仪器处于放电状态，仪器对被测电容进行放电，取走电容器。8、重复以上⑸～⑺的过程9、关闭电源 四、注意事项1、在对仪器进行操作前，就先详细阅读本说明书，或在对本仪器熟悉的人员指导下进行操作，以免产生不要的疑问和发挥本仪器的的效益。2、仪器应在技术指标规定的环境中工作，仪器是连接测试导线应远离强电磁场，以免对测量产生干扰。3、应选择合适的电压量程档。4、在测量过程中不允许调节测量电压。5、被测电容器的正负要正确联接。 五、附件1、鱼夹线一副，电源线一根，说明一份
