| 类型 | 数字式电流测量仪表 | 品牌 | 鹏远 |
| 型号 | PY | 测量范围 | 2000（A）（A） |
| 准确度 | 详见产品说明 | 功率 | 详见产品说明（W） |
| 电源电压 | 380V（V） | 外形尺寸 | 详见产品说明（mm） |
1、电流发生器：
1.1工作电压：380V
1.2额定频率：50Hz
1.3输出电压范围：0～15V，可连续调节。
1.4输出电流范围：0～180A，可连续调节。
1.5输入连接方式：截面积2.5mm2电缆，长度3米。
1.6输出连接方式：端子排，可压接裸导线、接环形或叉形端子，导线截面积不低于10mm2。
1.7输入开关：断路器，＋N，
1.8具备保护、控制、输入电源指示、输出回路电流显示装置(分辨率0.1A，基本误差1％)等
1.9工作方式：连续工作。
1.10具备要的散热配置，以使用。
2、负载装置：
2.1电流范围：0～180A；
2.2负载性质：纯阻性；
2.3输入输出连接方式：接线端子排，，可压裸导线、接环形或叉形端子，导线截面积不低于10mm2。
2.4工作方式：连续工作。
2.5具备要的散热配置，以使用。
为您提供优质的服务
热线：400-6514-188 1385
为您提供优质的服务
热线：400-6514-188 1385
PY2006智能回路电阻测试仪
一、仪器的用途及特点
按新《电力设备交接和性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。RY2006智能回路电阻测试仪采用100A恒流输出。输出电压达10V可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程由单片控制自动实施，高，复测性好，简单易行，测试数据液晶显示，结果打印。适用于不同的工作环境。 二、主要技术指标及使用条件
- · 测量范围：0-1999μΩ 分辨率：1μΩ
- · 测量电流：＞100A DC
- ·
- · 显示方式：液晶显示、结果打印
- · 工作温度：-10℃~50℃
- · 工作电流：AC220V&plun;10%
- · 体 积：445×285×230
- ·

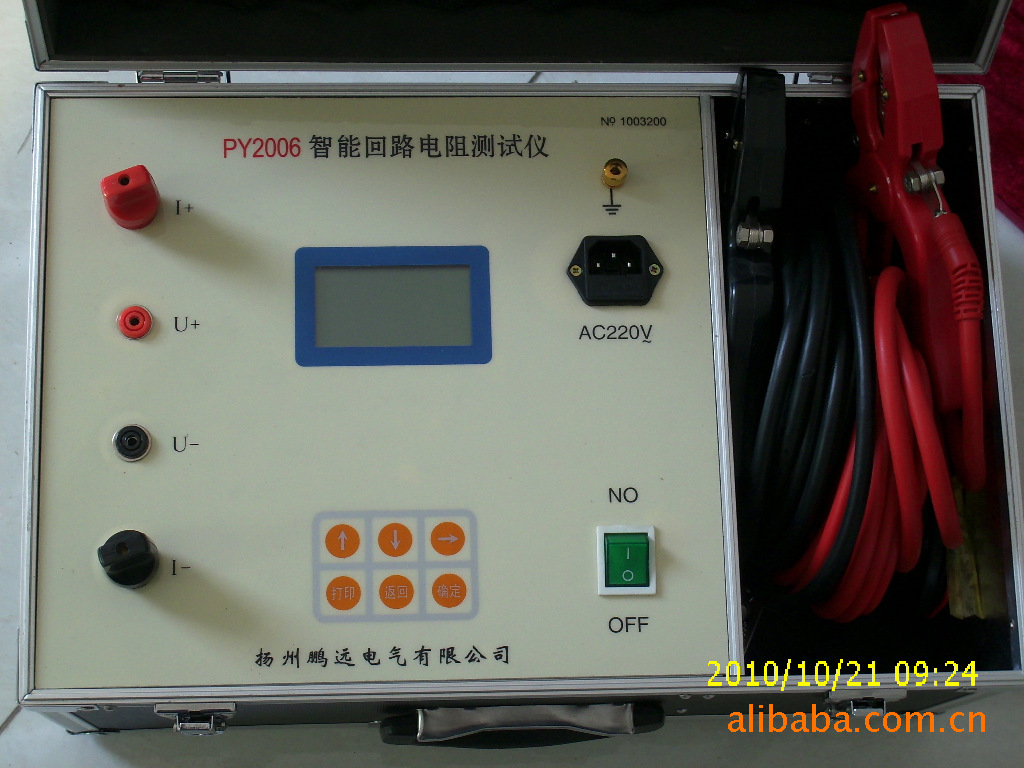

三、面板及各键功能介绍（如图一）
- ·
● +I -I接线柱：输出电流端子
● +U -U接线柱：电压采样端子
● AC220V：电源插座及开关
● ┻ ：仪器接地端子
● 液晶屏：显示数据和操作提示
● 打印机：打印测试结果
● 按键：主要功能详见（使用方法）
四、使用方法
4.1、接通仪器的电源线，将随机配备的测试线取出并接好，其中红、黑两把测试钳分别夹到接地线两端线鼻子上，并用力摩檫接触点，接触良好，测试线另一端与仪器的接线端子对应接好（注意红、黑的颜色对应，并粗线接电流端子，细线接电压端子）。
4.2、确认无误后，接通电源开关，显示：
按“→”键，进入测试时间
按“↑↓”键，选择测试时间
4.3设置好各项参数，按确定键后,仪器自动测试，并显示结果：
4.4按“打印”键，仪器打印测试结果。
4.5若重新测试，请按“返回”键，重新测试。
本机内置100A开关电源，使之恒流100A两套回路实时跟踪测试。测试结果正确。
4.6如显示电流无回路请检查接线是否正确或被测品量程。
4.7测试结束后请关掉电源。
4.6测试钳请爱护。
五、仪器配套
- · 主机一台
- · 测试线 1套
- · 保险丝10A 2只
- · 电源线 1根
- · 产品使用说明书 1份
六、本产品自售出之日起保修一年，终生维护。
