| 类型 | 数字式电压测量仪表 | 品牌 | JY-TECK |
| 型号 | C113AM0E C114CM0E | 测量范围 | 2（V） |
| 输入电压 | 1.9999（V） | 输出电压 | 1.9999（V） |
| 环境温度 | 50（℃） | 重量 | 50（g） |
| 外形尺寸 | 40*72（mm） | 电压测量误差 | 2.5 |

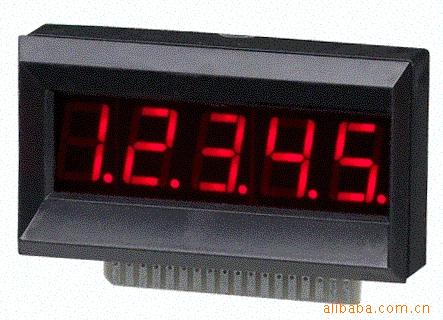

Y-TECK C型直流電壓錶系列
儀錶特性:
* | 40x72m/ m外型,體積小容易安裝及維護. |
* | 本系列各機型在輸入訊號爲時,顯示器顯示”000”或”0000”. |
* | 自動顯示輸入訊號之正負極性. |
* | 使用紅色高亮度LED顯示器,數值顯示清晰易讀. |
* | 使用石英振盪電路,不易受溫度影響. |
* | 使用大型集成I.C.,精確度及穩定度高. |
應用範圍:
* | 電壓錶. |
* | 電阻計. |
* | 流量錶. |
* | 電流錶. |
* | 溫度錶. |
* | 頻率錶. |
* | 壓力錶. |
* | 各式比例錶. |
* | 各式電子儀錶. |
一般規格:
取樣時間 | 3次/秒(C113系列). 2.5次/秒(C114CM0E). |
時基電路 | 石英振盪電路. |
精確度 | ≦0.025%&plun;1 Di. |
輸入阻 | ≧1.0 Mega ohm. |
檔顯示 | C113系列檔時,顯示器之D4顯示”1”或”-1”. C114CM0E檔時,顯示器之D1~D4顯示”0000”並持續閃爍. |
顯示器 | 0.56“紅色高亮度LED顯示器. |
輸入電源 | DC+4.75~+5.25V/120mA. |
消耗功率 | ≦0.6瓦. |
操作溫度 | 0~50 ℃. |
操作濕度 | 0~85 %. |
型號/規格:
型 號 | 位數 | 量 程 | 解 析 度 | 方波輸出 |
C113AM0E | 3位半 | &plun;0.1~199.9 mV/DC | 0.1 mV/DC | 40 KHz |
C113BM0E | ” | &plun;0.001~1.999 V/DC | 0.001 V/DC | 40 KHz |
C114CM0E | 4位半 | &plun;0.0001~1.9999 V/DC | 0.0001 V/DC | 100 KHz |
接點說明:
腳位 | 名 稱 | 說 明 |
2 | +5V | DC+5V電源輸入端. |
3 | GND | DC0V電源輸入端. |
5 | D.S | 小數點選擇公共點. |
6 | DP5 | *DP1~DP5任一點與D.S.點連接時,其所代錶之小數點將被點亮. |
7 | DP4 | *C113系列之DP5爲空接點. |
8 | DP3 |
|
9 | DP2 |
|
10 | DP1 |
|
13 | CLOCK | 內部振盪電路之方波輸出,頻率請參考型號/規格錶. |
14 | L.T. | 此點若連接+5V(PIN2),顯示器則顯示”-1888”(C113系列). |
此點若連接GND(PIN3),顯示器則顯示”18888”(C114CM0E). | ||
16 17 | IN-Hi IN-Lo | 訊號輸入接點.請參考型號/規格錶. |
*C113系列訊號輸入端可與輸入電源隔離. | ||
*C114CM0E訊號IN-Lo端(PIN17)須與電源輸入0V端(PIN3)連接. |
*本錶未列出之腳位均爲空接點.
