| 品牌 | 香港长润 | 型号 | CR-604 |
| 类型 | 电容式液位变送器 |
1、概述：
CR-604系列锅炉液位计，基于射频电容测量技术，输出4-20mA连续的标准信号，用于各种锅炉汽包液位的测量和控制。
产品采用独特结构，将抗高温、耐高压、抗腐蚀、抗波动性能集于一身，变送部分利用器件，使信号输出更加稳定、可靠。该液位计安装简单，维护量小，测控，性价比高，是传统的电极式、差压式、磁翻板式液位计理想的换代产品。
2、工作原理：
电容式液位测控仪均采用电容原理，即电容两极间介质量的变化可引起电容量的变化。其原理模拟图如图3.1所示，把一根外包绝缘层的金属棒插入装有导电介质的金属容器，金属棒和容器内壁之间形成电容，其填充介质的变化量△H与形成的电容变化量△Cx关系如下式：

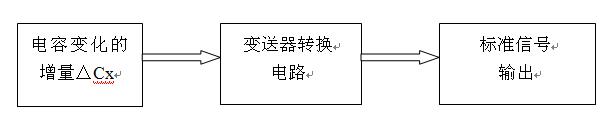

当被测介质液位变化时，传感器电容量Cx也随之发生变化，电容变化增量△Cx通过变送器电路转换为与液位成正比例的标准电流信号。转换过程可用图3.2所示的方框图示意：
3、结构说明：

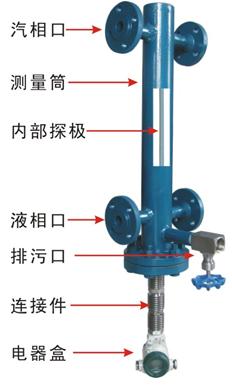

图中的内部探极和测量筒构成电容式传感器，汽相口和液相口分别和锅炉汽包的法兰相对接，利用连通器原理将锅炉中的液体引入测量筒，而探极位于测量表筒的中心位置，液体的流入或界面的变化引起传感器内电极与测量表筒内壁之间的介电常数发生变化，从而引起电容量的变化。此时，由传感器将此电容量的变化采集并送之电器盒，再由电器中的电路板转换成4－20mA信号输出，则此时被测出的测量筒内的介质高度就是设备内介质的高度，从而实现对设备内介质的测量。
图中的排污口，可定期将液位测控仪内污物对外排放，保持液位测控仪测量表筒内清洁干净，避免传感器粘附污物。
4、技术参数：
工作电压：：40V小：6.5V
电流环：两线制4.00mA～20.00mA（±0.5%）
防爆等级：ExiaIICT6（-40℃～70℃）
ExiaIICT1~5（-40℃～85℃）
防爆参数：Ui=30V,Ii=100mA,Pi=0.75W
Ci=100pF,Li=10uH
测量范围：0～2200mmMax测量周期：0.5秒
分辨率：0.02mm温度漂移：±0.5mmMax(-40℃～85℃)
工作压力：40MPaMax线性偏差：±(1+0.05%FS)mm
介质温度：300℃Max.环境温度：-40℃～85℃（ExiaIICT1-T5）
存储温度：-55℃～100℃防护等级：IP67
