品牌 | 海得隆 | 型号 | HDL-DBS301系列 |
类型 | 法兰式液位变送器 | 测量范围 | 相对压力:0~1.6MPa、-0.1~1.6MPa小可测量±1KPa(100mmH20) |
测量 | 0.25 0.5 | 材质 | 不锈钢 |
电源 | 24VDC | 输出信号 | 0-20(mA) |
测量介质 | 液体、气体 |

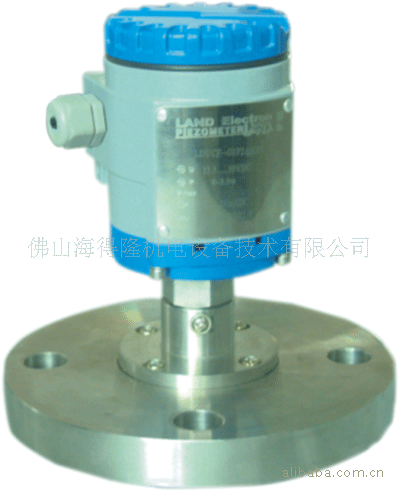

HDL-DBS301型变送器.其传感器采用干式陶瓷压力传感技术,具有高、长期稳定性好、工作温度范围宽、抗载能力强、体积小,膜片面积大、不积物、可带现场指示器和不带现场指示器。其过程连接形式为标准法兰,法兰材料1CrNi9Ti和聚四氟乙烯。DBS301型变送器已广泛用于各领域中腐蚀性介质液体的静压、液位测量,尤其是卫生、食品、粘稠介质行业的压力、液位测量。也可用于气体或蒸汽等压力参数的测量。
●主要技术指标
测量范围:相对压力:0~1.6MPa、-0.1~1.6MPa小可测量±1KPa(100mmH20)
静压液位:液位高度:100m 小液位高度:0.1m
测量膜片:96%氧化铝陶瓷
法 兰:1Cr18Ni9Ti聚四氟乙烯
密 封 件:氟橡胶 氟硅橡胶
●结构和材料
外壳:模压铸铝
尺寸:70×70×130
法兰标准:GB9119.6-88
防护等级:IP65
重量:3.8KG
●选型表
HDL-DBS301 | □ | □ | □ | □ | □ | □ | □ | □ | 代码说明 |
变送器类型 | G | 普通型 | |||||||
B | 本安型 | ||||||||
过程连接材料 | 1 | 不锈钢316L | |||||||
2 | 聚四氟乙烯 | ||||||||
过程法兰形式 | A | DN50 L=0mm PN1.6Ma 1Cr18Ni9Ti | |||||||
B | DN50 L=50mm PN1.6Ma 1Cr18Ni9Ti | ||||||||
C | DN50 L=0mmPN1.6Ma 1Cr18Ni9Ti | ||||||||
D | DN80 L=50mm PN1.6Ma 1Cr18Ni9Ti | ||||||||
E | DN50 L=0mm PN1.6Ma 聚四氟乙烯 | ||||||||
F | DN50 L=50mm PN1.6Ma 聚四氟乙烯 | ||||||||
G | DN80 L=0mm PN1.6Ma 聚四氟乙烯 | ||||||||
H | DN80 L=50mm PN1.6Ma 聚四氟乙烯 | ||||||||
密封材料 | F | 氟橡胶 | |||||||
P | 氟硅橡胶 | ||||||||
Y | 约定的特殊要求 | ||||||||
输出信号 | 0 | 0-20mA | |||||||
4 | 4-20mA | ||||||||
现场显示 | N | 无现场显示表 | |||||||
A | 有现场显示表 | ||||||||
等级 | 2 | 0.25级 | |||||||
5 | 0.5级 | ||||||||
测量量程(非标量程直接书写) | X | 见量程代码表 |
已通过ISO9001:2000国际质量体系,国家强制性CCC,IQNET出口产品及获得全国工业产品生产许可证。公司以一流的产品质量和一流的产品售后服务赢得良好的信誉,以此为企业赢得广阔的市场。
