| 品牌 | 海得隆 | 型号 | HDL1151/3351LT系列 法兰式液位变送器 |
| 类型 | 法兰式液位变送器 | 测量范围 | 差压：0-6.2-690KPa 静压：2.5MPa |
| 测量 | 0.05 | 材质 | 不锈钢、哈氏合金 |
| 电源 | 24V | 输出信号 | 4-20mA（mA） |
| 测量介质 | 气体、液体 |

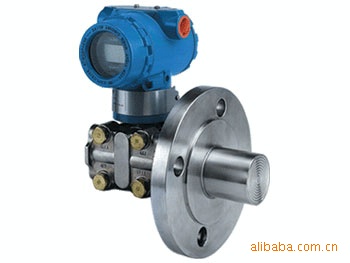

HDL-1151/3351LT法兰式液位变送器的安装法兰标准按ADSI，法兰有3〞、4〞规格，法兰等级为150LB(2.5MPa)、300LB。如用户采用GB9116-88S标准，则DN=80、100、PN=2MPa请注明。
HDL-1151/3351LT法兰式液位变送器具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内为流行，并被广泛使用的变送器的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
| 模拟型特点： 1、高 2、量程、零点外部连续可调 3、稳定性能好4、正迁移可达500%、负迁移可达600% 5、二线制 6、阻尼可调、耐过压 7、固体传感器设计 | 8、无机械可动部件、维修量少 9、重量轻(2.4kg) 10、全系列统一结构、互换性强 11、小型化(166mm总高) 12、接触介质的膜片材料可选 13、单边抗过压强 14、低压浇铸铝合金壳体 |
1、超级的测量性能，用于压力、差压、液位、流量测量
2、数字：+(-)0.05%
3、模拟：+(-)0.75%+(-)0.1%F.S
4、全性能：+(-)0.25F.S
5、稳定性：0.25% 60个月
6、量程比：100：1
7、测量速率：0.2S
8、小型化(2.4kg)全不锈钢法兰，易于安装
9、过程连接与其它产品兼容，实现测量
10、世界上采用H合金护套的传感器(技术)，实现了优良的冷、热稳定性
11、采用16位计算机的智能变送器
12、标准4-20mA，带有基于HART协议的数字信号，远程操控
13、支持向现场总线与基于现场控制的技术的升级。 HDL-1151/3351LT型法兰式液位变送器,可对各种容器进行的液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。
●选型表
| HDL1151/3351LT | 法兰式液位变送器(工作压力2.5MPa) | |||||||||||
| 4 | 0-4～40KPa | |||||||||||
| 5 | 0-40～250KPa | |||||||||||
| 6 | 0-0.16～1.0MPa | |||||||||||
| 代码 | 输出 | |||||||||||
| E | 非智能型（4-20mA输出） | |||||||||||
| S | 智能式（HART协议） | |||||||||||
| 代码 | 公称直径尺寸(mm) | 插入筒长度(mm) | 高压侧隔膜片材料 | |||||||||
| A0 | 80 | 平 | 316LSST | |||||||||
| A2 | 80 | 50 | 316LSST | |||||||||
| A4 | 80 | 100 | 316LSST | |||||||||
| A6 | 80 | 150 | 316LSST | |||||||||
| B0 | 100 | 平 | 316LSST | |||||||||
| B2 | 100 | 50 | 316LSST | |||||||||
| B4 | 100 | 100 | 316LSST | |||||||||
| B6 | 100 | 150 | 316LSST | |||||||||
| C0 | 80 | 平 | 哈氏C-276 | |||||||||
| C2 | 80 | 50 | 哈氏C-276 | |||||||||
| C4 | 80 | 100 | 哈氏C-276 | |||||||||
| C6 | 80 | 150 | 哈氏C-276 | |||||||||
| D0 | 100 | 平 | 哈氏C-276 | |||||||||
| D2 | 100 | 50 | 哈氏C-276 | |||||||||
| D4 | 100 | 100 | 哈氏C-276 | |||||||||
| D6 | 100 | 150 | 哈氏C-276 | |||||||||
| E0 | 80 | 平 | 钽 | |||||||||
| F0 | 100 | 平 | 钽 | |||||||||
| 代码 | 安装法兰 | |||||||||||
| A | 3〞150lb | 碳钢镀锌 | ||||||||||
| B | 4〞150lb | |||||||||||
| C | 3〞300lb | |||||||||||
| D | ?4〞300lb | |||||||||||
| 代码 | 结 构 材 料 | |||||||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | |||||||||
| 代码 | 选项 | |||||||||||
| M1 | 0-100%线性指示表 | |||||||||||
| M2 | LED数字显示表 | |||||||||||
| M3 | LCD显示表 | |||||||||||
| C0 | 1/2-14NPT锥管内螺纹接头 | |||||||||||
| C1 | 1/2-14NPT引压接头后部焊接引压管Ф14 | |||||||||||
| C2 | 丁字形螺纹接头M20×1.5 | |||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT6 | |||||||||||
