厂家直销： “一体化便携式直流高压发生器”质保三年，终生维护

       规格

技术参数

40/4

60/2

60/3

60/4

80/2

80/3

100/2

120/2

额定电压（KV）

40

60

60

60

80

80

100

120

额定电流（mA）

5

2

3

4

2

3

2

2

额定功率（W）

160

120

180

240

160

240

200

240

电压测量

数显表±1.0     ±1个字

电流测量

数显表±1.0%   ±1个字

纹波系数

≤0.5％

电压稳定度

随机波动，电源电压变化±1.0%时≤1％

过载能力

空载电压可超出额定电压10％使用十分钟充电电流为1.5倍额定电流

电源

单相交流50赫兹220伏±10％

工作方式

间断使用

连续时间长为30分钟

工作环境

温度：-10～40℃

相对湿度：室温为25℃时不大于85％（无凝）

海拔高度：1500米以下

带电容负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

结构特点

环氧玻璃负荷电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高0.75U_DC--ImA单触按钮（≤1.0％）适合氧化锌避雷器试验

过压保护采用拨码设置，一目了然

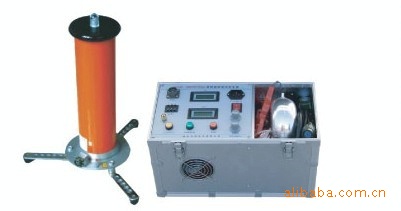

      ZGF直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
      ZGF直流高压发生器采用中频倍压电路，率先应用新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
      ZGF直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。我公司视质量和信誉为生命，不断提高科技水平，研制出优质产品，以满足用户的需要。



直流高压发生器、ZGF直流高压发生器、数字式直流高压发生器、中频直流高压发生器、高压发生器、直流高压发生器zgf、高压发生器、信号发生器、超高压发生器、直流高压发生器价格、高压发生器原理、直流高压发生电路、cpi高压发生器、高压发生器电路



1、同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用；
2、采用先进技术、工艺制造，率先应用新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件和电压大反馈，从而使输出高压稳定度更高，波纹系数更小；
3、仪器主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电；
4、高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用；
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节高；
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准；
7、增设了高75%U DC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75U_DC--1mA的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将调压电位器回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验；
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV；
9、倍压筒采用美国技术研制生产，中频变压器经有关特殊设计、体积小，容量大，过载能力强，便于现场作业试验；
10、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性；
11、控制箱上盖可作为防风底座，可与倍压筒接插，增强倍压筒的稳定性。

规格技术参数	40/2	60/2	60/5	120/2	120/3	120/5	200/2	200/3	200/5	300/2	300/5
额定电压（KV）	40	60	60	120	120	120	200	200	200	300	300
额定电流（mA）	4	2	5	2	3	5	2	3	5	2	5
额定功率（W）	160	120	300	240	360	600	400	600	1000	600	1500
电压测量	数显表±（1.0 %读数±0.2KV）
电流测量	数显表±（1.0 %读数±2）
波纹系数	≤0.5％
电压稳定度	随机波动，电源电压变化±10%时≤1％
过载能力	空载电压可超出额定电压10％使用十分钟充电电流为1.5倍额定电流
电源	单相交流50赫兹220伏±10％
工作方式	间断使用
	连续时间长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85％（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高0.75UDC--1mA单触按钮（≤1.0％）适合氧化锌避雷器试验
	过压保护采用拨码设置，一目了然
	立卧两用型国际标准机箱,现场更方便


     直流高压发生器（直高发），又名直流耐压测试仪，属于电工仪器仪表，主要用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
    与其相关的同类产品还有：数字兆欧表、回路电阻测试仪、接地电阻测试仪、直流电阻测试仪、绝缘电阻测试仪、氧化锌避雷器测试仪、电缆故障测试仪、真空开关真空度测试仪、继电保护校验仪、高压开关机械特性测试仪、变压器容量测试仪、无局部放电工频试验变压器、变频串联谐振成套装置、交直流高压试验变压器、变压器直流电阻测试仪、绝缘油介质损耗测试仪、绝缘油介电强度自动测试仪、充气式、干式高压试验变压器、抗干扰介质自动测量仪、全自动变比组别测试仪、发电机转子交流阻抗测试仪、电能表现场校验仪、精密电感测微仪、计量装置故障检测仪、智能钳形相位伏安表、全自动互感器综合试验仪等。
 试验接线图：


注意事项：
1、做电缆试验时，要安装限流电阻使用。（做其他试验时，不能使用限流电阻）
2、为确保人身安全，在此反复提醒用户注意控制箱及倍压筒的良好接地以及停机后的试品及倍压筒放电问题。
3、防止异物进入控制箱，如控制箱有风扇时，应经常检查风扇是否正常运转。
4、当倍压筒绝缘筒脏污时请用干布擦净，不可用酒精，汽油等有机类溶剂擦洗。可用洗涤剂清洗绝缘筒表面，等风干后方可使用，运输或不使用时请放入箱内。
5、换保险管时，请按保险管座旁标定的安培数更换保险管。
6、若高压屏蔽微安表上显示"LOW BAT"时，请更换9V电池，以避免测量误差。
7、未经允许，请勿开启控制箱及倍压筒，否则会影响产品的保修，自行拆卸厂方概不负责。
8、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

常见故障解决办法：
