| 品牌 | 鹭岛 | 型号 | CSL |
| 类型 | 热水表 | 结构形式 | 直读式水表 |
| 等级 | B级 | 公称通径 | 15-20（mm） |
| 公称压力 | 1（MPa） | 分界流量 | 0.12（m3/h） |
| 工作温度 | 90（℃） | 刻度 | 99999 |
| 读数 | 0.0001 |

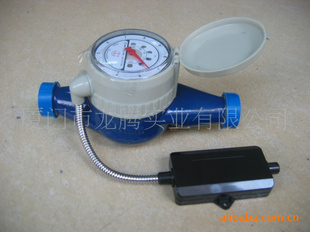

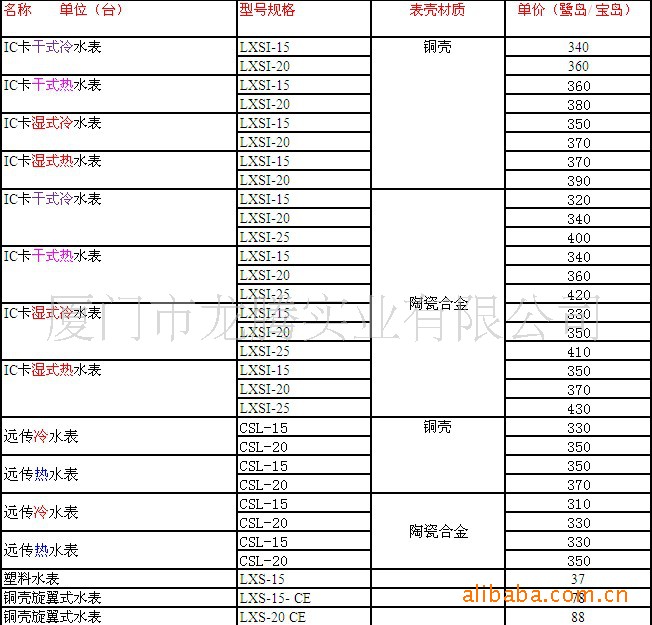

CSL型直读水表 15-20
一：使用须知
CSL型制度水表具有计量准去，远程抄表等特点，适合现代化住宅管理的需要，是当前计量水表中的一种高科技含量的智能化计量器具。各项指标均符合CJ/T224-2006标准，是一代的职能水表。
1.规格和尺寸：
型号 | 公称通经 | L(mm) | B(mm) | H(mm) | 连接螺纹 |
CSL | DN15 | 165 | 85.5 | 108 | G3/4 |
CSL | DN20 | 195 | 85.5 | 108 | G1 |
2.
接线盒：
接线定义：黄色线 电源9V
红色线 485A
黑色线 485B
白色线 地线GND
二：工作条件和安装说明
- 工作条件
环境温度：5～50℃
相对湿度 ≤93RH
工作环境：B类EI
介质温度：冷水表T30 热水表T90
- 安装
- 水表通讯连接线安装按照接线定义连接，线与线之间用闭端子夹扣，可以达到IP65防喷淋，需要达到IP68防水等级的在闭端子内灌封密封胶
- 水表安装位置应避免暴晒、污染、水淹，便利拆装。
- 新装管道需将管内砂石、麻丝物清理干净之后再装水表
- 水表必须水平安装，字面朝上；表壳上箭头方向应与水流方向相同。
- 水表不得直接与管道连接，之间应有活动接口
- 水表如安装在锅炉进水管处，应装止回阀。
三.使用说明

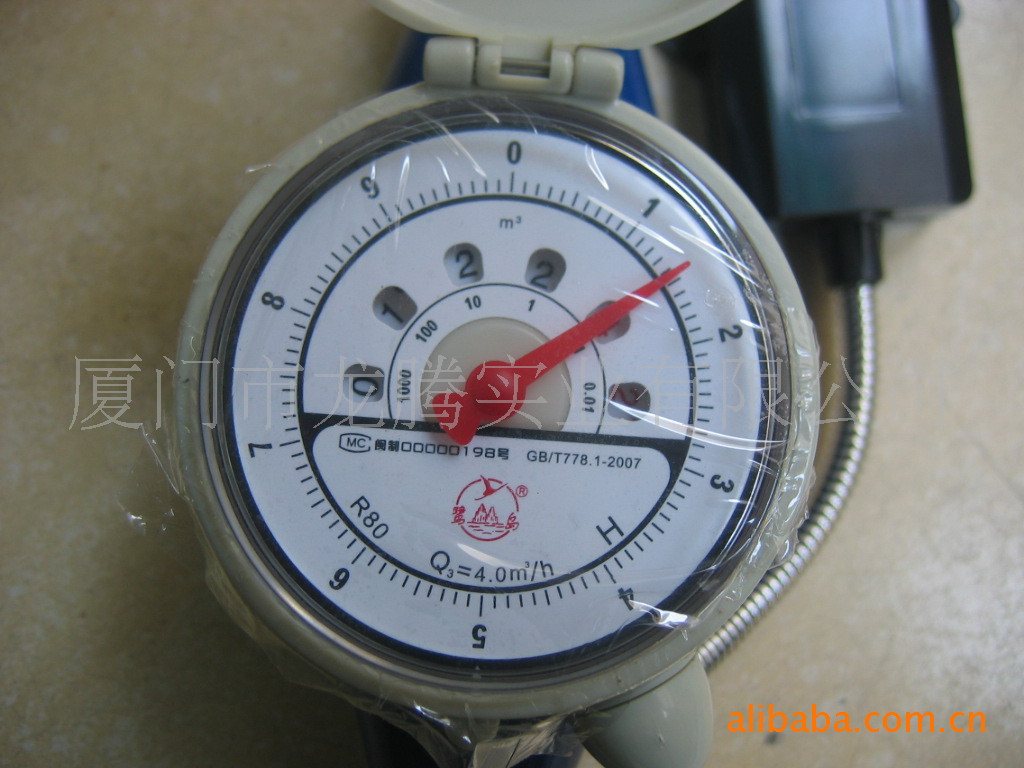

（1）.基表字盘：一般表盘已有数字的，是因出厂前对整表走字检验造成的，不影响使用和计量
（2）CSL型直读水表无须用户手动操作，数据采集由数据集中器完成。
四．注意事项
a.请正确使用水表
b.切勿用物体击打表体，以免表体损坏
c.请保持表具外壳的干燥清洁，确保表具的正常工作
d.清洗时须用中性洗涤剂，不允许用强酸，强碱
e.请用户不要私自拆卸水表，在水表上面堆放杂物。
f 水表装在锅炉进水管处，如水有逆流现象，要防止回水流经水表，可在水表出口端装止回阀，否则会烫坏内部机件；
g 使用中如管道内杂质（如棉絮纸屑泥沙等）较多，流水网容易堵塞，使表停走或影响快慢，可送当地自来水公司维修；
h 水表外壳漆膜注意保护，以防脱落锈蚀表壳；
无源直读表系统主要由直读表、数据集中器、手持抄表器、抄表管理系统软件等部分构成
无源直读表安装在用户管道上，完成用户用水量的准确计量，通过通RS-485有线远传数据道将无源直读表和数据集中器连接起来。平时无源直读表不需要通电工作，只是由机械部分完成用水量的计量，当需要从无源直读表中读取数据时，数据集中器给无源直读表供电，并发送抄表指令，这时无源直读表对机械度轮上的数据进行采集，并将采集的数据返传回数据集中器，由数据集中器对各个无源直读表的计量数据进行保存。数据集中器将无源直读表中的数据抄读完毕后，会切断无源直读表的电源，只保留机械计量的功能，这样就可以有效地降低无源直读表的电能消耗，同时不需要在无源直读表中安装电池，可以有效地降低无源直读表的成本。
保存在数据集中器中的用水量数据，由自来水公司按照一定的时间周期，通过使用手持抄表器将用水量数据全部抄回到自来水公司的抄表网点。在条件许可的情况下，也可以采用不安装数据集中器的方式，而是在现场直接用手持抄表器和无源直读表进行连接，将无源直读表中的用水量数据抄回到手持机中，这样可以节省数据集中器的成本。
在自来水公司的抄表网点，应设计一个局域网的抄表收费平台，不同的终端可以完成不同的业务，在手持接入终端可以将手持机中的数据导入到数据库，在人工录入终端可以将抄表工手工抄收的机械表读数录入到数据库，这样就能够保证所有用户的用水量数据全部统一保存在数据库中。业务终端用来办理用户的开户、销户、信息修改设置、换表等业务流程，缴费终端可以为用户进行水费缴纳结算，并可以通过打印机打印发票和各种统计报表。在条件允许的情况下，还可以在自来水公司建立一个广域网的抄表数据平台，将所有的抄表网点全部通过网络连接起来，在自来水公司建立一个管理中心。管理中心是整个抄表收费管理软件平台的，自来水公司所有居民用户的用水量以及缴费数据信息全部在这里产生保存。自来水公司管理中心采用双服务器+磁盘阵列的方式组成整个抄表收费管理软件平台的基本配置。磁盘阵列用来保存所有用户的用户信息、用水量信息以及缴费交易信息的数据记录，服务器用来安装运行抄表收费管理系统软件，服务器采用主备机方式，正常状态下主服务器在运行，当主服务器出现故障时，程序能够立即切换到备服务器运行，这样就能保证整个系统运行的实时性。管理中心的抄表收费管理软件平台处理完的数据信息全部保留到管理中心的磁盘阵列中。采用这种配置，可以保证各种不同的抄表收费管理软件的相对独立性，不致于产生不同业务的互相干扰和影响，同时又保证了自来水公司所有抄表收费数据的统一性，便于自来水公司进行整体数据的查询、统计和相关报表的生成。自来水公司管理中心配备的管理终端主要是业务监控查询终端，具体的抄表和收费业务一般不在管理中心完成管理人员在终端上主要能够查询数据库的所有数据并进行综合统计分析，并可以对每一个营业网点的数据记录进行分析统计。可以配置桌面终端或移动终端。所有终端均可以产生各种性质的查询统计报表，并通过网络打印机打印报表。
