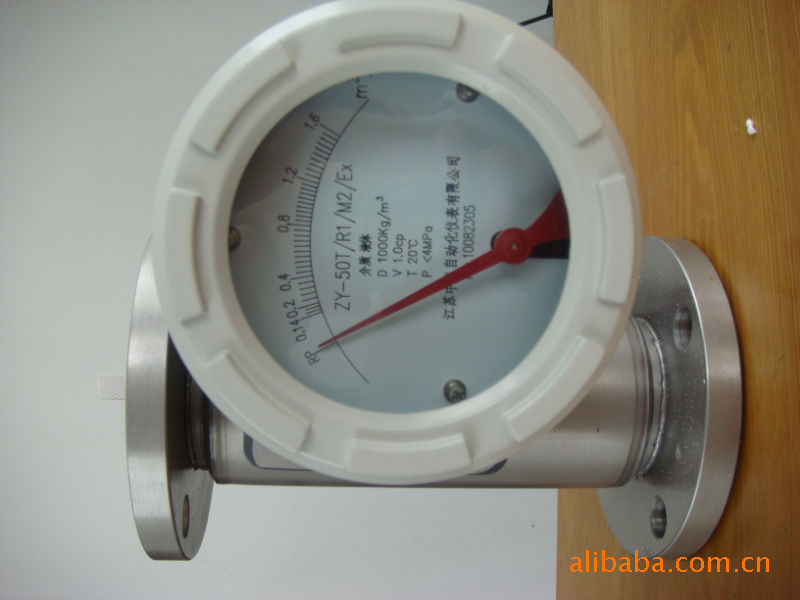

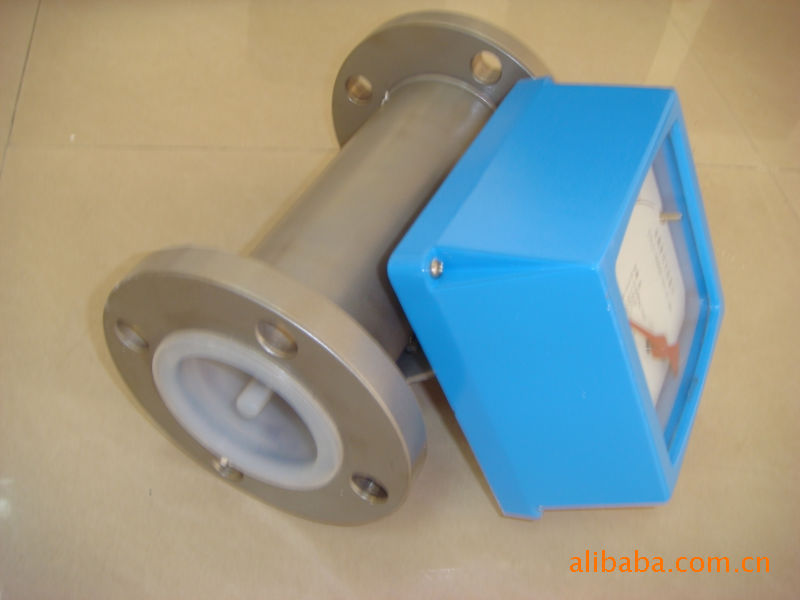

三．型号说明 型号规格表| ZY-LZ | 金属管浮子流量计 | | | 代号 | 指示器 | | Z | 基本型指示器 | | D | 远传型指示器 | | | 代号 | 公称通径 | | -15 | DN15 | | -25 | DN25 | | -40 | DN40 | | -50 | DN50 | | -80 | DN80 | | -100 | DN100 | | -150 | DN150 | | | 代号 | 结构形式 | | / | 下进上出 | | H1 | 左进右出 | | H2 | 右进左出 | | AA | 侧进侧出 | | LA | 底进侧出 | | S | 螺纹连接 | | M | 快速接头连接 | | | 代号 | 本体材质 | | R1 | 321不锈钢 | | R4 | 304不锈钢 | | R6 | 316不锈钢 | | R6L | 316L不锈钢 | | Hc4 | 哈C合金 | | Ti | 钛 | | F | 内衬F46(PTFE) | | | 代号 | 指示器类型 | | M7 | 线性指示器 | | M9 | 非线性指示器（就地指针显示瞬时流量） | | | 代号 | 组合功能 | | ESK | 24VDC；远传4-20mA标准电流信号 | | ESK-Z | 24VDC；远传4-20mA；现场LCD显示瞬时及累计流量 | | ESK-D | 现场锂电池供电；LCD显示瞬时及累计流量 | | K1 | 带一上线报警点信号 | | K2 | 带下上线报警点信号 | | K12 | 带一上线和一下线报警点信号 | | | 代号 | 防爆类型 | | Ex | 本安防爆 | | Exd | 隔爆 | | | 代号 | 测量介质分类 | | L | 液体 | | G | 气体 | | | 代号 | 增加功能 | | T | 测量管带有保温/隔热夹套 | | HT | 测量介质温度大于120°高温 |
四．参考流量
五．转换器形式
 六、外形及安装尺寸


夹套连接法兰标准为:GB/T9119 PN1.6 DN15
七、安装形式
流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。
八、附件
可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。
磁过滤器的结构见图：
磁过滤器结构 衬PTFE磁过滤器结构
九、限位开关报警装置
限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。
技术参数
1.供电电源：24V AC±10%
2.功耗：≤3W
3.工作温度：-25℃～60℃
4.输出触点容量：24VAC 3A
接线图
报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,装好前盖。
十、设计选用及订货须知
1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系
|
