| 品牌 | KYYB | 型号 | KYLD |
| 类型 | 电磁流量计 | 测量范围 | 5 μ s/cm（m3/h） |
| 等级 | 1.5%RF | 公称通径 | DN ≤ 150 ,DN ≥ 200（mm） |
| 适用介质 | 酸、碱、盐 | 工作压力 | 0.6MPa 1.0MPa 1.6MPa（MPa） |
| 工作温度 | 0～60℃（℃） |
一、概述

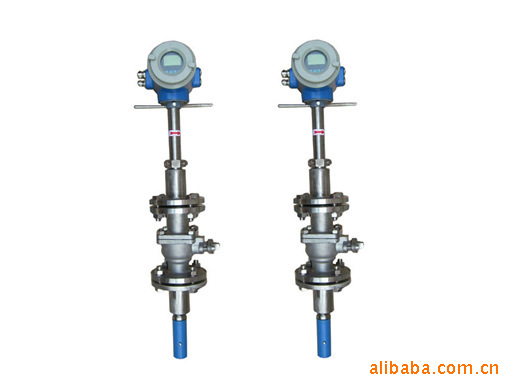

KYLD型插入式电磁流量计，是用来测量管道内各种导电液体体积流量的仪表。是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。它保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在安装困难，费用大等缺陷，主要用来测量自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体流量，亦可测量酸、碱、盐等腐蚀性导电液体。
二、原理结构
用一个长杆将一个小的电磁流量传感器插入到被测管道中规定的位置，导电流体垂直流过传感受器的工作磁场，相当于导体在磁场中作切割磁力线运动。根据法拉第感应定律可知，在电极上将感应出感应电动势，其感应电动势与平均流速成正比，根据尼库拉磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。
KYLD型插入式电磁流量计由插入式电磁流量传感器和电磁流量转换器配套组成。根据长安其的装配形式可分为一体式和分体式二种结构。
三、 特点
插入式电磁流量计除具有一般电磁流量计的特点外,还具有其自身独特的优点:
1、结构简单,无可动部件,使用寿命长.
2、体积小,重量轻,安装方便,维护量小.
3、有截止阀插入式电磁流量计实现了不断流即可安装,拆卸,方便用户维护、检修.
4、测量时不受被测管道材质的影响.
5、不需要衬里,不需要接地环.
四、插入式电磁流量计 技术参数
1、被测液体导电率:＞ 5 μ s/cm
2、公称压力:0.6MPa 1.0MPa 1.6MPa
3、被测介质温度:0～60℃
4、传感器定位杆轴线与管道轴线的夹角允差+5°,插入深度允差3mm
5、直管段长度要求:传感器上游直管段长度≥ 20D;传感器下游直管段长度≥ 7D
6、转换器主要技术性能指标:
a、输出信号:直流电流:4～20mA(允许负截电阻为0～500 Ω,光电隔离)
b、供电电源: AC 或24V Dc
c、传感器与转换器之间连接电缆的长度为100m
d、工作环境:温度为0～40℃;相对湿度小于85%;周围空气中不应含有腐蚀性气体
e、显示瞬时流量和累计流量
7、度:当管道公称通径DN ≤ 150 时,为± 1.5%RF；当管道公称通径DN ≥ 200 时,为± 1.5%RF ± 2.5%RF
8、外壳防护等级：IP67
