品牌 | 爱克特 | 型号 | AKT-LD |
类型 | 电磁流量计 | 测量范围 | 0.1~120000(m3/h) |
等级 | 0.5级 | 公称通径 | 10~2200(mm) |
适用介质 | 导电液体 | 工作压力 | 0.25-16(MPa) |
工作温度 | 0~180(℃) |

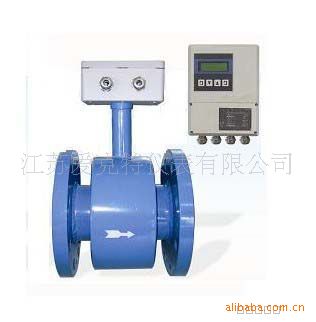

电磁流量计
一、概述:
LD电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm 导电液体的体积流量,是一种测量导电介质体积流量的感应式 仪表。除可测量一般导电液体的体积流量外,还可用于测量强 酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相 悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、 造纸、环保、食品等工业部门及市政管理、水利建设、河流疏 浚等领域的流量计量。
电磁流量计技术参数 ◆仪表:管道式0.5级、1.0级;插入式2.5级 ◆测量介质:电导率大于5μS/cm的各种液体和液固两相流体。 ◆流速范围:0.2~8m/s ◆工作压力:1.6MPa ◆环境温度:-40℃~+50℃ ◆介质温度:聚四氟乙烯衬里≤180℃?????? 橡胶材质衬里≤65℃ ◆防爆标志:ExmibdⅡBT4 ◆防爆证号:GYB01349 ◆外磁干扰:≤400A/m ◆外壳防护:一体化型: IP65; 分 离 型: 传感器IP68(水下5米,仅限于橡胶衬里) 转换器IP65 ◆输出信号:4~20mA.DC,负载电阻0~750Ω ◆通讯输出:RS485或CAN总线 ◆电气连接:M20×1.5内螺纹,φ10电缆孔 ◆电源电压:90~220V.AC、24±10%V.DC ◆功耗:≤10VA◆量程范围确认
电磁流量计性能特点 ◆仪表结构简单、可靠,无可动部件,工作寿命长。 ◆无截流阻流部件,不存在压力损失和流体堵塞现象。 ◆无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。 ◆测量不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。 ◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。 ◆备有管道式、插入式等多种流量计型号。 ◆采用EEPROM存贮器,测量运算数据存贮保护安全可靠。 ◆具备一体化和分离型两种型式。 ◆高清晰度LCD背光显示。
一般工业用电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,流速应不小于0.2m/s,应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量。 在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算: Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h) 电磁流量计的量程Q应大于预计的流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。
电磁流量计参考流量范围
通径 | 流量选择 | 常用满量程流量选择(m3/h) |
10 | 0.10 | 0.4;0.5;0.6;0.8;1.0;1.2;1.6;2.0;2.5 |
15 | 0.20 | 1.0;1.2;1.6;2.0;2.5;3.0;4.0;5.0;6.0 |
20 | 0.35 | 2.0;2.5;3.0;4.0;5.0;6.0;8.0;10.0;12.0 |
25 | 0.55 | 3.0;4.0;5.0;6.0;8.0;10.0;12.0;14.0;16.0 |
32 | 1.0 | 5.0;6.0;8.0;10.0;12.0;14.0;16.0 |
40 | 1.5 | 8.0;10.0;12;16;20;25;30;40 |
50 | 2.5 | 12;16;20;25;30;40;50;60;70 |
65 | 4.0 | 20;25;30;40;50;60;80;100;120 |
80 | 5.5 | 25;30;40;50;60;80;100;120;160 |
100 | 8.5 | 40;50;60;80;100;120;160;200;250 |
125 | 14 | 60;80;100;120;160;200;250;300;400 |
150 | 20 | 100;120;160;200;250;300;400;500;600 |
200 | 35 | 160;200;250;300;400;500;600;800;1000 |
250 | 55 | 200;250;300;400;500;600;800;1000;1200;1600 |
300 | 80 | 300;400;500;600;800;1000;1200;1600;2000;2500 |
350 | 105 | 400;500;600;800;1000;1200;1600;2000;2500;3000 |
400 | 135 | 500;600;800;1000;1200;1600;2000;2500;3000;4000 |
450 | 175 | 600;800;1000;1200;1600;2000;2500;3000;4000;5000 |
500 | 215 | 800;1000;1200;1600;2000;2500;3000;4000;5000;6000 |
600 | 305 | 1000;1200;1600;2000;2500;3000;4000;5000;6000;10000 |
700 | 415 | 1200;1600;2000;2500;3000;4000;5000;6000;10000;12000 |
800 | 545 | 1600;2000;2500;3000;4000;5000;6000;10000;12000;16000 |
900 | 690 | 2000;2500;3000;4000;5000;6000;10000;12000;16000;20000 |
1000 | 850 | 2500;3000;4000;5000;6000;10000;12000;16000;20000;25000 |
1200 | 1250 | 6000;10000;15000;20000;25000;30000;35000 |
1400 | 1700 | 8000;10000;20000;30000;40000;50000 |
1600 | 2500 | 10000;20000;30000;40000;50000;65000 |
1800 | 3000 | 15000;20000;30000;40000;50000;60000;70000 |
2000 | 3500 | 20000;40000;60000;80000;100000 |
2200 | 4000 | 20000;40000;60000;80000;100000;120000 |
