| 品牌 | 天津斯秘持 | 型号 | LWE-100 |
| 类型 | 叶轮式流量计 | 测量范围 | 1.5-120（m3/h） |
| 等级 | 1.0 | 公称通径 | 100（mm） |
| 适用介质 | 水、液体 | 工作压力 | 0-16（MPa） |
| 工作温度 | 0-120（℃） |
一、概述
LWE智能通用电子流量计（以下简称流量计）是一种新型的机电一体智能速度式流量计。是我公司产品（号：ZL.4）。为国内，它吸收了传统速度式流量计中单流速流量计的特点，创新了结构，提高了。并通过微机进行系统内部误差校正，使计量准确达到0.5级，并可现场在线标定。该流量计的特点是结构简单，牢固耐用、安装使用维修方便、不卡堵。而且对介质要求不高，油、气、砂、泥及混合液仍可完全正常工作。现场数字显示累积和瞬时流量，直观清晰准确，并有瞬时流量和每次流量转换装置。并均可清零。备有远传二次显示的标准通讯接口。远传有脉冲及电流两种输出方式。有自备电源。无外接电源仍可使用。该流量计抗干扰能力强，在高电场、高磁场情况下工作正常。防爆标志为IaIICT4、隔爆标志为Diibt4、防护：IP68，可适用于各种场所。
二、工作原理

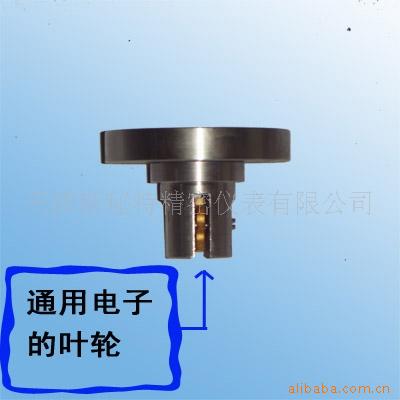

该流量计是速度式单流速流量计的一种，为我厂产品，结构为单一叶轮吊挂在管道一侧，由液体推动其旋转，通过传感器转换成电信号，经放大器后远传输出。经过计算可取得流量值。
三、环境条件
环境温度：-40～+80℃ 外磁场≤400A/m
四、技术性能
项目 型号 | 公称通径（mm） | 公称压力（MPa） | 被测液体温度(℃) | 流量范围(m3/h) | 准确度(%) | 安装形式 | ||
1.0级 | 1.5级 | |||||||
LWE-15 | 15 | 0-1.6 0-2.5 0-4.0 0-6.4 10 16 25 42 | -20～+120 | 0.3-1.5 | 0.15-1.5 | 1 | 1.5 | 水平 |
LWE-20 | 20 | 0.6-3.0 | 0.3-3.0 | 1 | 1.5 | 水平 | ||
LWE-25 | 25 | 1.0-5.0 | 0.6-6 | 1 | 1.5 | 水平 | ||
LWE-40 | 40 | 3.0-15 | 1.5-15 | 1 | 1.5 | 水平 | ||
LWE-50 | 50 | 4.0-20 | 2.5-25 | 1 | 1.5 | 水平 | ||
LWE-80 | 80 | 20-150 | 10-100 | 1 | 1.5 | 水平 | ||
LWE-100 | 100 | 30-250 | 25-250 | 1 | 1.5 | 水平 | ||
LWE-150 | 150 | 70-500 | 50-500 | 1 | 1.5 | 水平 | ||
LWE-200 | 200 | 100-700 | 70-700 | 1 | 1.5 | 水平 | ||
LWE-250 | 250 | 150-1500 | 150-1500 | 1 | 1.5 | 水平 | ||
LWE-300 | 300 | 200-2000 | 200-2000 | 1 | 1.5 | 水平 | ||
安装注意事项
² 传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
² 当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
² 传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
² 应避免外界强磁场的干扰；
² 在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；
² 管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
² 应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节。
² 安装流量计之前应先清除管道中的焊渣等杂物。
² 投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。
² 当流量计需要有信号远传时，应严格按“电气性能指标”要求接入外电源（8～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；
² 用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；
² 流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；
定时检查流量计法兰处的泄漏情况。
