| 品牌 | 天津斯秘特Smit | 型号 | KSDLG-型 |
| 类型 | 差压式流量计 | 测量范围 | 根据用户要求定（m3/h） |
| 等级 | 1.5级、2.0级、2.5级、 | 公称通径 | 20-3000（mm） |
| 适用介质 | 气体、液体，蒸汽 | 工作压力 | 1.6-40（MPa） |
| 工作温度 | 0-500（℃） |
标准孔板流量计使用说明书
概述：
节流装置是差压式流量计的传感器，经与差压变送器及显示仪表（或计算机）配套使用，可实现对流体流量的测量，并达到积累、显示及控制的目的。因此具有结构简单、安装方便、使用可靠、适用范围广（标准节流装置测量管径可从50mm– 1200mm，特殊节流装置适用的管径还可以小至20mm大至3000mm；测量温度可高达550℃左右；耐压可达32MPa；测量介质的种类也比较多），且标准流量装置还不用单独标定等优点，是工业自动化控制过程中对流量进行测量的主要仪表之一。
我公司不仅提供常规结构的节流装置，而且还提供满足现场流量范围变化比较大的大量节流装置，可换孔板节流装置。
节流件：节流装置中使流体流动横截面收缩，以在上、下游两侧产生差压的元件。
1.标准节流件包括：角接取压或法兰取压标准孔板、角接取压标准喷嘴、径距取压标准孔板、长径喷嘴、文丘利管、文丘里喷嘴
2.非标准节流件包括：1/4圆孔板（也称1/4圆喷嘴）、圆缺孔板、偏心孔板、双重孔板、锥形入口孔板、端头孔板和限流孔板等

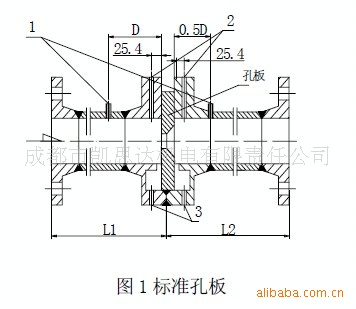

取压装置：由于在节流件上下游侧所设取压孔的位置不同，构成不同的取压型式如下
1.角式取压：在节流件上、下游侧开出一对或几对管壁取压孔，取压孔贴近节流件的端面、它包括环室式、在法兰上钻孔式和加紧环式。
2.1吋法兰取压：在节流件上、下游两侧开出一对或几对管壁取压孔。上、下游取压孔轴线分别于距节流件上、下游端面1英寸处（25.4mm）。
3.DN和DN/2（径距）取压：在节流件上、下游两侧开出一对或几对管壁取压孔，上、下游取压孔轴线分别位于距节流件上游端面1DN和DN/2处（DN为管道内径）
产品有：LGVH型V形锥流量计；LGH-H型环形孔板；
LGH-JH夹持型环形孔板；LGHCH环槽流量计；
LGWT文丘里管；LGSW-N内藏式文丘里管；
LGSW-C插入式文丘里管；LGBH标准孔板；
LGQH/F型圆缺孔板；LGEF/Z型偏心孔板；
LGPH/Z型标准喷嘴；LGCJ型标准长径喷嘴；
LGXG型锥形入口孔板；LGHH/F型1/4圆喷嘴；
LGTH型高压透镜孔板；LGXH型楔形流量计；
LGWH型弯管流量计；LGZ系列均速管节流装置；
LGHJ型横截面流量计；LGJY型机翼形测风装置；
