| 品牌 | 博斯特 | 型号 | LZJ |
| 类型 | 叶轮式流量计 | 测量范围 | 180~1800（m3/h） |
| 等级 | 1.0级；1.5级 | 公称通径 | 15-300（mm） |
| 适用介质 | 液体、气体、蒸汽 | 工作压力 | 2.5（MPa） |
| 工作温度 | －40~350（℃） |
联系电话： 宋经理

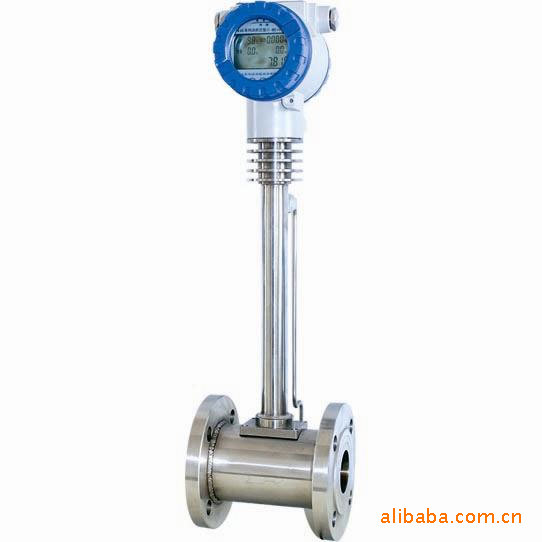

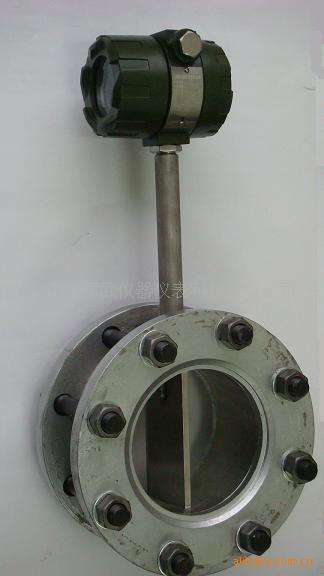

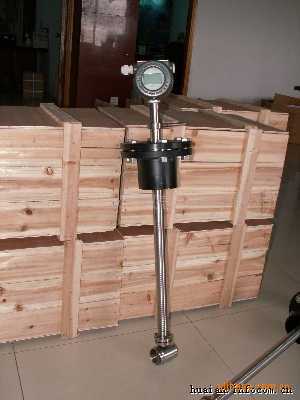

LZJ型涡街流量计系列
一、概述
涡街流量传感器变送器广泛应用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及一般气体、饱和蒸汽及过热蒸汽、天然气等各种介质流量的计量和控制。
LZJ型为满管系列，其结构形式分为一体型和分离型；传感器外供电12V、24V或锂电池供电。脉冲输出，带现场显示，变送器的基础上代两线制4-20mA输出，配套显示仪需要带24V馈电。
二、工作原理
在传感器表体中垂直插入一三角形柱状体（漩涡发生体），流体流过表体，柱状物两侧就产生交替的有规则的漩涡，这种漩涡列被称为卡门涡街，卡门涡街的释放频率f与物体的平均流速及柱状物的宽度有关，可用下式表示：f=(s×v)/d
f-漩涡释放频率 s-斯特劳哈尔数 v-平均流速 d-漩涡发生体的宽度
当漩涡在柱状物两侧产生时，柱状物受与流向垂直的交变升力的作用，升力的变化频率就是漩涡频率，利用一压电元件检测此升力的变化，将其转化为频率信号送入放大器，由放大器进行放大和整形，得到其频率与流速成比例的方波信号。由上式可见，通过测量涡街频率就可算出流速v,进而求出体积流量。
三、技术参数
l 公称通径（mm）：15、20、25、40、65、80、100、125、200、250、300（非标尺寸面议）
l 材料：不锈钢
l 公称压力（MPa）：2.5
l 适用介质：液体、气体、蒸汽
l 被测介质温度（℃）：－40~150；－40~250；－40~350
l 等级：1.0级；1.5级
l 流量范围：见表一
l 压力损失系数：Cd≤2.4
l 输出信号电压脉冲：低电平≤1V高电平≥5V；电流输出：两线制4~20mA
l 环境条件：－20~55℃；相对湿度：5~90%；大气压力：86~106Kpa
l 供电电源：电压脉动输出：+12V或+24V；(DC)两线制4~20mA输出：+24V现场液晶显示：3.6V锂电池；外部供电：+12V或24V(DC)
l 防爆标志：IaIICT6
l 信号传输线：电压脉冲输出—SBVPV3×0.3；两线制4~20mA—SBVPV2×0.3
l 传输距离：一体型1000米；分离型≤20米
l 防爆型安全栅型号：电压脉冲输出—JHA-H2型；4~20mA输出—JHA-B型
口径 （mm） | 液体 | 气体 | ||
流量 | 频率 | 流量 | 频率 | |
(m3/h) | (Hz) | (m3/h) | (Hz) | |
15 | 0.5~5 | 46~464 | 3.5~25 | 325~2320 |
20 | 1~10 | 40~396 | 5.5~50 | 218~1982 |
25 | 1.6~16 | 32~325 | 8.5~70 | 172~1420 |
40 | 2.5~25 | 13~130 | 22~220 | 115~1147 |
50 | 3.5~35 | 9~93 | 36~320 | 96~854 |
65 | 6.5~68 | 8~82 | 50~480 | 61~583 |
80 | 10~100 | 6~65 | 70~640 | 45~417 |
100 | 15~150 | 5~50 | 130~1100 | 43~367 |
125 | 27~275 | 5~47 | 200~1700 | 33~290 |
150 | 40~400 | 4~40 | 280~2240 | 27~221 |
200 | 80~800 | 3~33 | 580~4960 | 24~207 |
250 | 120~1200 | 3~26 | 970~8000 | 20~171 |
300 | 180~1800 | 2~22 | 1380~11000 | 17~136 |
表一
