| 品牌 | JHKY | 型号 | JHKY-200 |
| 类型 | 电磁流量计 | 测量范围 | 0-300（m3/h） |
| 等级 | 0.5 | 公称通径 | 0-100（mm） |
| 适用介质 | 液体 | 工作压力 | 4.0（MPa） |
| 工作温度 | -40-70（℃） |

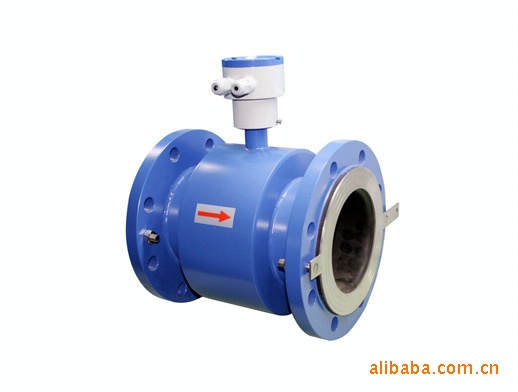

电磁流量计是根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。分体式传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。分体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。以及用于工业上各种导电液体的测量。
二、原理结构
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E 正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
三、性能特点
1、仪表结构简单、可靠，无可动部件，工作寿命长。
2、无截流阻流部件，不存在压力损失和流体堵塞现象。
3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
4、测量不受被测介质的种类及其温度、粘度、密度、压力等物理的影响。
5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6、备有管道式、插入式等多种流量计型号。
7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
8、具备一体化和分离型两种型式。
9、高清晰度LCD背光显示。
四、技术参数
1、仪表：管道式0.2、0.5级、1.0级；插入式2.5级
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～15m/s
4、工作压力：4.0MPa
5、环境温度：-40℃～+70℃
6、介质温度：聚四氟乙烯衬里≤180℃ ；橡胶材质衬里≤65℃
7、防爆标志：ExmibdⅡBT4，ExmiadⅡCT4
8、外壳防护：一体化型： IP65；分 离 型： 传感器IP68(水下5米仅限于橡胶衬里)； 转换器IP65
9、输出信号：4～20mA.DC，负载电阻0～750Ω
10、通讯输出：RS485或CAN总线
11、电气连接：M20×1.5内螺纹，φ10电缆孔
12、电源电压：85～265V.AC、24±10%V.DC
13、功耗：≤20W
