凯美瑞超声波流量计CAMRY-2000(外贴式)

凯美瑞超声波流量计CAMRY-2000(外贴式)

提示：标配传感器为外贴式中型常温传感器，工作温度：-20～+80℃。测量管道DN50～1000.
      如果需要耐更高温度的传感器，可以选配高温型的，温度是-30～+160℃。请于厂家联系。

一、产品简介
     CAMRY-2000系列超声波流量计/热量表是在第11版超声波流量计的基础上，集多年生产制造超声波流量计的技术与经验，采用美国德州仪器的低功耗单片机，新开发的一种通用型高性能、低价格、高可靠性，功能强大的超声波流量计。选用了国际上的半导体元器件厂商生产的新、先进的集成电路及微处理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。硬件设计简单、软件功能强大和界面友好。采用低电压多脉冲平衡发射接收的技术，使其更能适应工业环境中的电磁干扰，达到稳定、正确的工作。

1.测量线性度优于0.5％，重复性优于0.2%，高达40皮秒的时差测量分辨率，使测量达到±1%。
2.每个测量周期中128次数据采集辅助以新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。
3.(选配功能)隔离型RS485双接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。
4.(选配功能)带有三路0.1%的模拟输入接口，可连接温度压力等信号。
    1路4-20毫安模拟输出可作为流量/热量变送器。
    2路3线制PT100电阻信号输入可作为热量表。
    3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。
5.带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。
6.(请事先咨询厂家技术人员)污水管道测量效果好，可以对大多数污水管道进行测量。
7.超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行双插入传感器。
8.具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。
9.流量计工作用参数可以固化到机内的FLASH存储器中，不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出。


三、传感器分类

四、产品部分结构图片

图1  产品正面显示图片

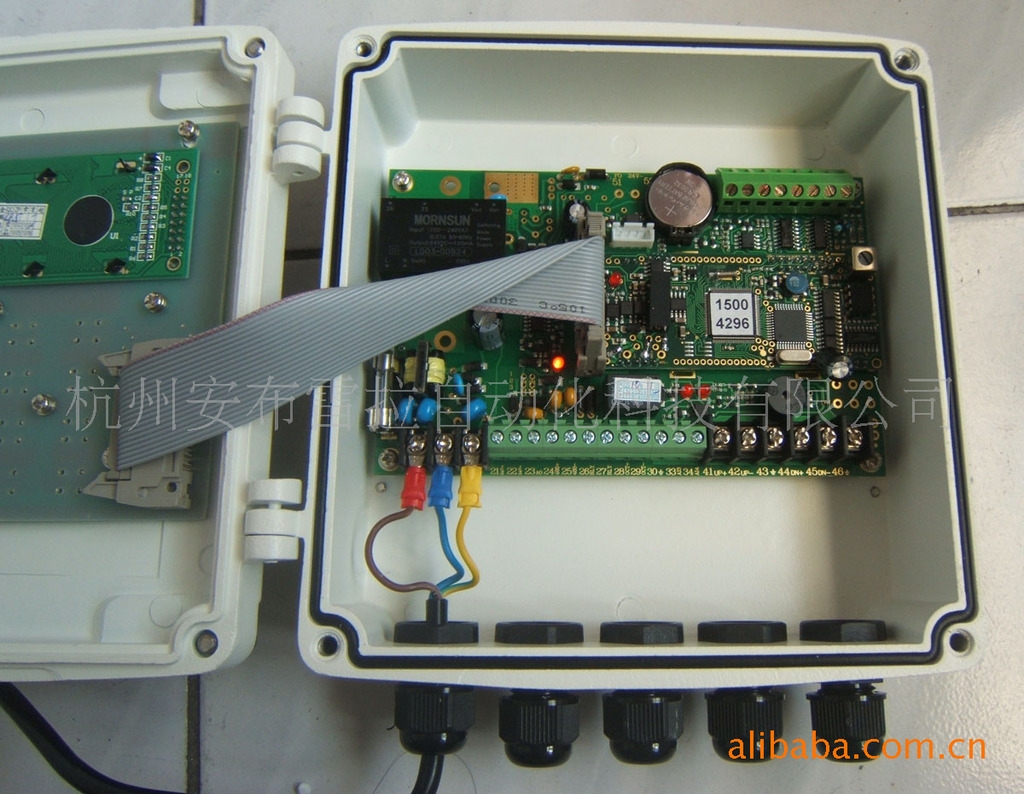

图2  产品开盖后图片


图3  产品部分配件(传感器、绑带、六角扳手、热缩管)



图4  传感器接触管道面

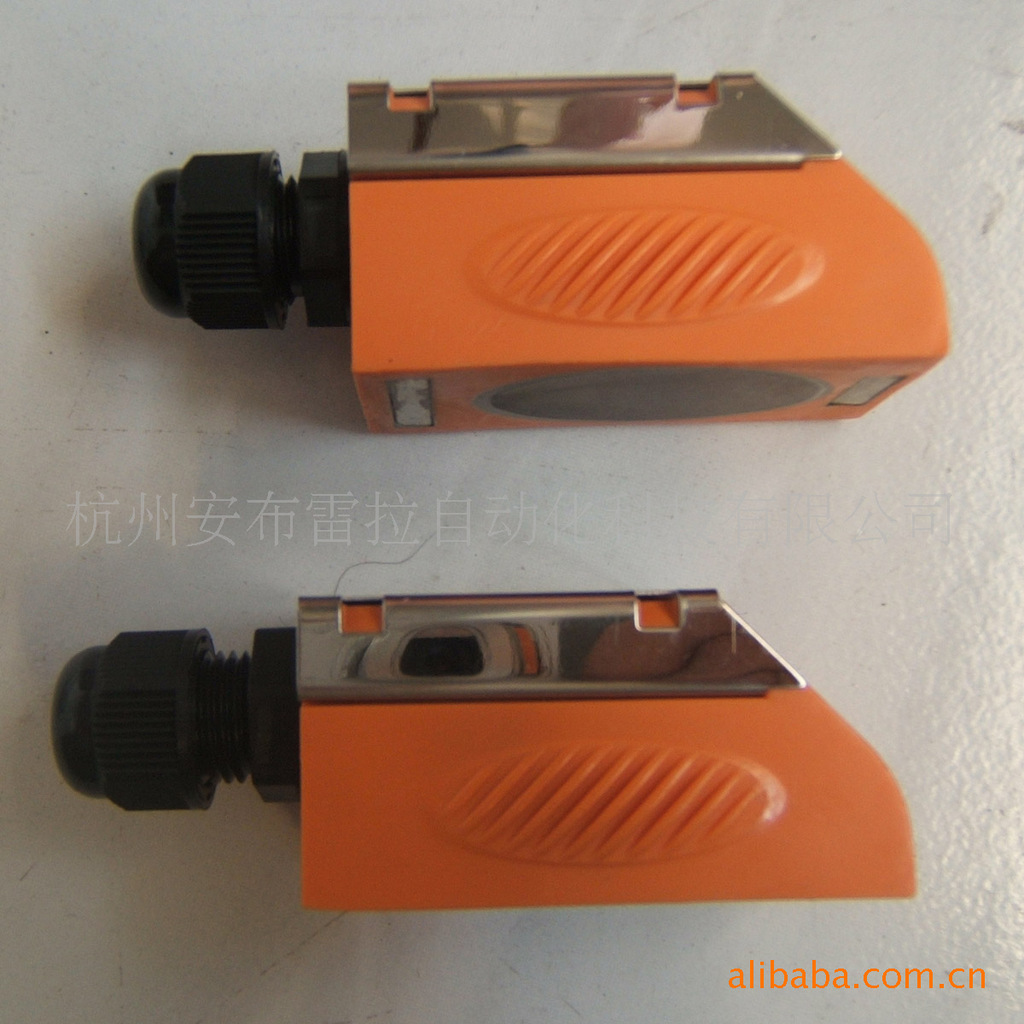

图5  传感器俯视图


图6  传感器侧视图


图7  传感器接线端子

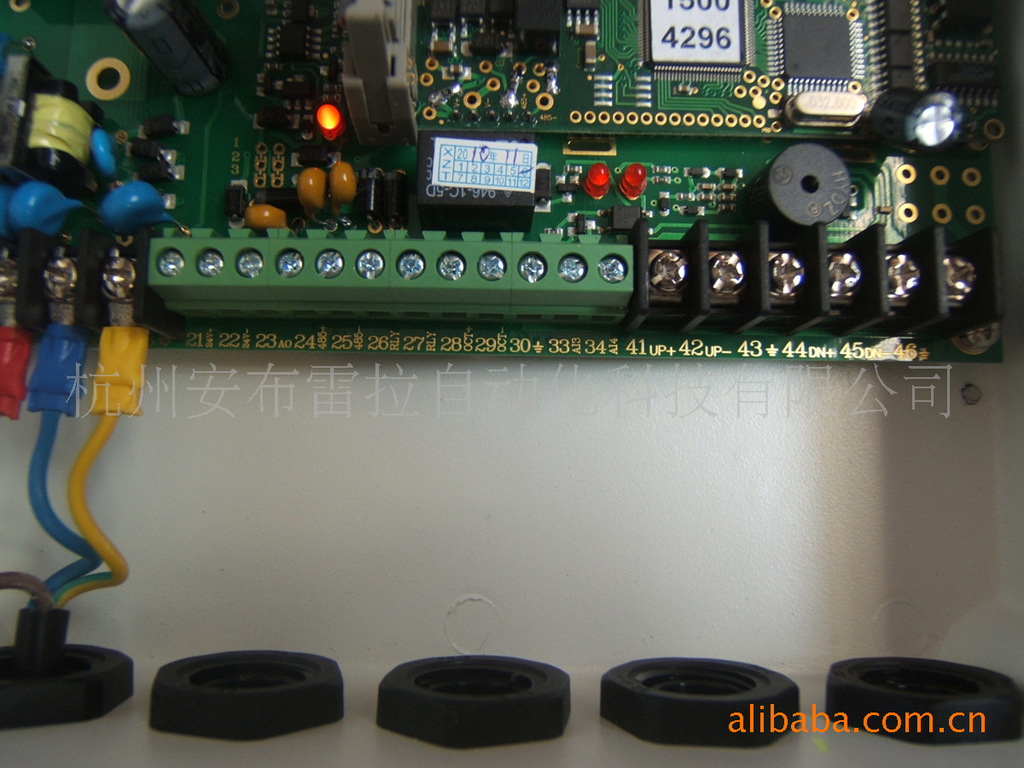

图8  主机接线端子


图9  220VAC电源接线端子

二、产品特点

1.常温外夹式传感器。
    小型  测量范围DN 15～ 100mm，液体温度-20～+80℃。
    中型  测量范围DN 50～1000mm，液体温度-20～+80℃。
    大型  测量范围DN300～6000mm，液体温度-20～+80℃。
2.高温外夹式传感器
    小型  测量范围DN 15～ 100mm，液体温度-30～+160℃。
    小型  测量范围DN 50～1000mm，液体温度-30～+160℃。
3.插入式传感器
    标准插入式  测量范围DN 80～6000mm，液体温度-40～+160℃。
    加长插入式  测量范围DN 80～6000mm，液体温度-40～+160℃。
