| 品牌 | 嘉明瑞 | 型号 | JMR-CF520W |
| 类型 | 防爆型微差压控制器 | 测量范围 | 调节范围0……25KPa。 |
| 适用范围 | 空气等一般气体介质和水、油等液体介质 |

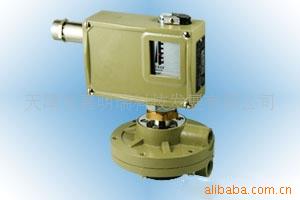

JMR-CF520W防爆型微差压控制器
·膜片式传感器；
·可测量多种介质；
· 0~25KPa；
一、概述
控制器采用膜片式传感器,其防爆等级ExedⅡCT4～T6。可用于空气等一般气体介质和水、油等液体介质。控制器的设定值可调，调节范围0……25KPa。
二、主要技术性能
控制器采用膜片式传感器,其防爆等级ExedⅡCT4～T6。可用于空气等一般气体介质和水、油等液体介质。控制器的设定值可调，调节范围0……25KPa。
压力控制器的下列领部件符合GB3836.1-3标准(相当西德VDE0171标准)中规定的防爆等级。
微动开关：防爆等级dⅡCT6(隔爆型)
防爆外壳：防爆等级eⅡ(增安型)
接线端子:本产品经国家仪器仪表防爆安全监督检验站检验合格.
防爆合格证编号:GYB04396X。
在工厂现场安装时,必须遵守<<中华人民共和国爆炸危险场所电气安全规程(试行)>>。
三、主要技术性能
1、工作粘度：＜1×10-3m2/s
2、防爆等级：ExedⅡCT4-T6
3、重复性误差：≤2%
4、环境温度：0℃～55℃
5、介质温度：稳定工作温度0-60℃,短时工作温度95℃.若超出以上温度必须有足够长的冷却导压管(3米以上)和在控制器前装上缓冲器(如右图所示).待介质在缓冲器前冷却至规定温度后，才可打开缓冲器中的高低压截止阀。
6、安装位置：带玻璃板的盖板应垂直于水平方向。同时膜片垂直于水平面。
7、抗振性能：Max 10m/s2
8、外壳防护等级：IP54
9、触点容量：DC 250V 0.25A(阻性)60Wmax AC 250V 5A (阻性) 1250Vamax
四、规格
l JMR-C530切换差不可调
注：*1、为高压口的介质压力范围。
设定值 | 切换差不大于 | 工作压力 | 允许 | 开关 | 压力传感器 | 接口 | 重量 | ||
设定值 | 设定值 | 外壳 | 膜片 | ||||||
0…1 | 0.12 | 0.15 | 0~80 | 100 | 10 | 铸铝(镀镍) | 氟橡胶 | G1/4" | 2.2 |
0…1.6 | 0.15 | 0.2 | |||||||
0.4…4 | 0.6 | 0.8 | 0~160 | 200 | 1.2 | ||||
0.6…6 | 0.7 | 0.9 | |||||||
1…10 | 0.8 | 1.2 | |||||||
2.5…25 | 1 | 1.8 | |||||||
**2、在实际工作中，即使短暂的压力峰值，也不能超过此值。
