| 品牌 | 宝恩电气 | 型号 | JY-3 |
| 类型 | 压力继电器 | 测量 | A级 |
| 测量范围 | 0-3Mpa | 外形尺寸 | 100X100（mm） |
| 适用范围 | 气体；油压 |
■ 适用范围

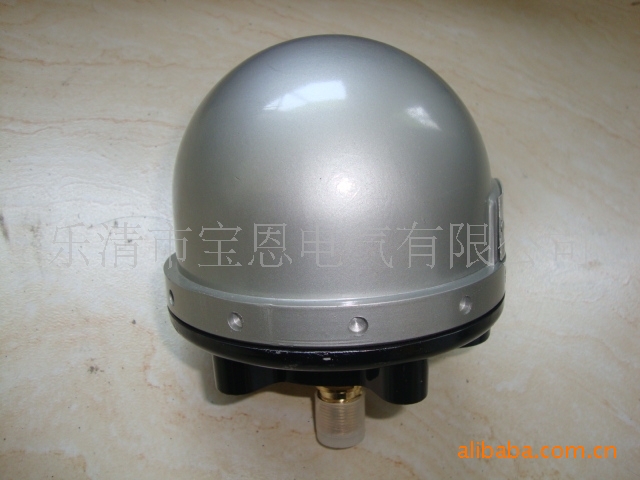

JY-1、2、3型压力继电器适用于电动机位式控制线路或信号报警线路， 以便使水、油、气体及蒸汽压力保持给定
值。适用船舶、压缩机、冷冻、空调、通风、冷气设备……等。
■主要技术数据
1、型号、名称、工作压力界限及准确度
型号名称 | 工作压力 界限MPa | 动作误差MPa | ||||
0.035-0.065 | >0.06-0.18 | >0.18-0.8 | >0.8-1.2 | >1.2-3 | ||
JY-1型压力继电器 | 0.035-0.5 | ±0.01 | ±0.02 | ±0.03 |
|
|
JY-2型压力继电器 | 0.065-1.2 | ±0.01 | ±0.02 | ±0.03 | ±0.04 |
|
JY-3型压力继电器 | 0.6-3 |
|
| ±0.03 | ±0.04 | ±0.01 |
2、微动开关触点容量：直流300V 350W 交流380V 350VA。
3、继电器能耐(抗)主要船用条件：I 级振动、 I级冲动、海水蒸发。
4、按装接头螺纹：M20×1.5，
5、重量：2公斤。
■结构原理图
当被测压力高于工作压力上、下，则介质通过管道接头作用欲膜片，顶动圆盘，挺柱向上位移动，压缩平衡弹簧，带动爪板组，启动微动开关。
