| 品牌 | 上海荣华、上海天湖、杭州富阳、华博、鹳山、江南、宏盛、无锡、雷尔达、红旗、河北铁等仪表厂 | 型号 | YN |
| 类型 | 耐震压力 | 测量范围 | 2.5（kPa） |
| 等级 | 1.5 | 联接型式 | 20*1.5 |

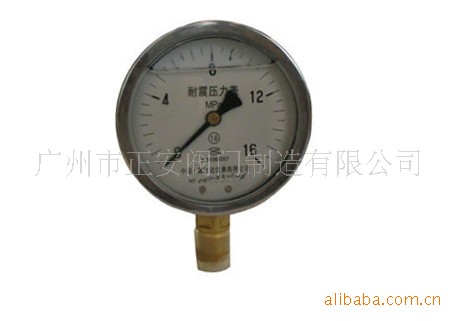

用途说明
1 本仪表用于测量对铜和铜合金无腐蚀性、无性、且不结晶、不沉淀的气体或液体的压力。该产品的特点是能在剧烈震动的机床或设备中能够正常测压。震等级为V.H.4和V.H.5两种振动等级之一。
>>工作条件
1.仪表处于正常工作状态时，仪表工作位置应垂直安装。
2.负荷稳定、增减负荷应均匀。
3.周围环境温度为20℃+5℃
>>基本误差
| 度等级 | 基本误差限(测量上限值％) | ||
| 测量上限值10％以下 | 测量上限值10％-90％以下 | 测量上限值90％上 | |
| 1.5 | &plun;2.5 | &plun;1.5 | &plun;2.5 |
| 2.5 | &plun;3.5 | &plun;2.5 | &plun;3.5 |
| 4.0 | &plun;4.0 | &plun;4.0 | &plun;4.0 |
>>主要技术指标
名 称 | 型 号 | 公称直径 | 度等级 | 测量范围 | 连接螺纹 | 安装尺寸 |
| 耐震压力表 | YN-60 | φ60 | 2.5 | 0.1,0.16,0.25,0.4, 0.6,1,1.6,2.5,4,6,10,16,25, 40,60,100, -0.1～0,-0.1～0.06, -0.1～0.15,-0.1～0.3, -0.1～0.9,-0.1～1.5,-0.1～2.4 | M14×1.5 | - |
| YN-100 | φ100 | 1.6 | M20×1.5 | - | ||
| YN -150 | φ150 | 1.6 | M20×1.5 | - | ||
| 轴向带后边耐震压力表 | YN-60Z | φ60 | 2.5 | M10×1 M14×1.5 | - | |
| YN-100Z | φ100 | 1.6 | M20×1.5 | - | ||
| YN-150Z | φ150 | 1.6 | M20×1.5 | - | ||
| 轴向带前边耐震压力表 | YN-60ZT | φ60 | 2.5 | M10×1 M14×1.5 | - | |
| YN-100ZT | φ100 | 1.6 | M20×1.5 | - | ||
| YN-150ZT | φ150 | 1.6 | M20×1.5 | - |
