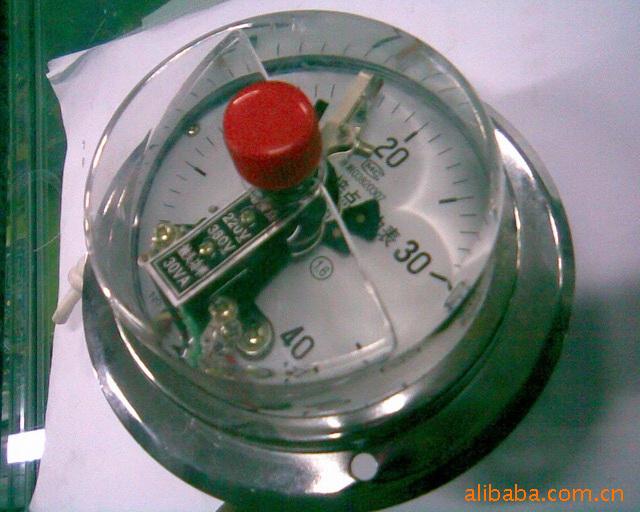

| 品牌 | 雷尔达 | 型号 | YNXC100ZT |
| 类型 | 电接点压力表 | 测量范围 | 60MPA（kPa） |
| 等级 | 1.6 | 联接型式 | 轴向 |
| 公称直径 | 100（mm） | 环境温度 | -20+70（℃） |
YTXC-100ZQ-Z YTXC-150ZQ-Z耐震轴向带边电接点压力表外形尺寸：
| 型号 | 外形尺寸mm | ||||||||||
| D | D1 | D2 | D3 | A | B | C | E | d | d0 | M | |
| YTXC-100-Z | 100 | 120 | 96 | / | 44 | 38 | / | 12.5 | / | / | 20×1.5 |
| YTXC-100ZQ-Z | 100 | 130 | 96 | / | 42 | 33 | 34 | 8.5 | 118 | 5.6 | |
| YTXC-100TQ-Z | 100 | 125 | 96 | 102 | 44 | 38 | / | 9.5 | 118 | 5.6 | |
| YTXC-150-Z | 150 | 164 | 136 | / | 50 | 44 | / | 16 | / | / | |
| YTXC-150ZQ-Z | 150 | 177 | 136 | / | 50 | 43 | 55 | 14 | 165 | 5.6 | |
| YTXC-150TQ-Z | 150 | 177 | 136 | 144 | 50 | 44 | / | 18 | 165 | 5.6 | |
接线示意图：
