| 品牌 | 天仪 | 型号 | YXCA |
| 类型 | 电接点压力表 | 测量范围 | ~0.16至60（kPa） |
| 等级 | 1.5 | 公称直径 | 100 150（mm） |

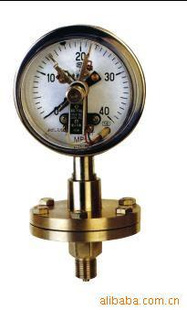

YX、YXC系列电接点压力表
电接点压力表广泛应用于石油、化工、冶金、电站等.
2.磁助电接点压力表的型号标示
□ | 其它功能；F-耐蚀；Z-抗震；FZ-耐蚀抗震导压系统及外壳材料；不锈钢 |
B- | 仪表公称直径及形式； |
□
| 100、150分别表示直径为100、150MM的向式 102表示直径为100MM的径向后边式 103、153分别表示直径为100、150MM的轴向嵌装式 |
□-
| A-适用于氨及其混合物 G-带有隔离装置 |
C | 接点装置形式磁助作用式 |
X | 控制方式；缓行接点位式形式 |
Y | 仪表类别：压力仪表 |
3.磁助电接点压力表的主要技术指标功能
类型 | 型号 | 名称 | 标度范围MPA | 度等级 | 接头螺纹 | |||
(含全称或简称) | 指示 | 设定值 | (尺寸) | |||||
| 接通 | 断开 | M20×1.5 (*G3/8＂) (*G1/2＂) | |||||
| YXC-100 | 磁助电接点压力表 | 0～0.6至60及-0.1～0.5至2.4系列 0～0.16至60及-0.1～0.06至2.4系列 | 1.6 | 1.5 | 4 | ||
| *YXC-102 | |||||||
普通型 | YXC-103 | |||||||
| YXC-150 | |||||||
| *YXC-153 | |||||||
专用型 | YXCA-150 | 磁助电接点氨压力表 | 2.5 | 2.5 | 4 | |||
| YXC-100-Z | 磁助电接点压力表 | 1.6 | 1.5 | 5 | |||
抗震型 | *YXC-102-Z | |||||||
| YXC-103-Z | |||||||
| *YXC-100-F | 4 | ||||||
| *YXC-102-F | |||||||
耐蚀型 | *YXC-150B-F | |||||||
| *YXC-152B-F | |||||||
| *YXC-153B-F | |||||||
耐蚀抗震型 | *YXC-100-FZ | 5 |
| |||||
*YXC-102-FZ | ||||||||
*YXC-150B-FZ | ||||||||
隔离普通 | YXCG-103 | 隔离式磁助电接点压力表 | 4 | M24×2 | ||||
隔离式耐蚀型 | *YXCG-103-F | 1 | ||||||
隔离式抗震型 | YXCG-103-Z | 5 |
| |||||
隔离式耐蚀抗震型 | *YXC-103-FZ |
| (*G1/4＂) | |||||
触头功率 | 工作电压 | 工作电流 | 控制形式 |
30VA(阻性负载) | 220VD.C或380A.C | 1A | 上下先限、双上限、双下限 |
