| 品牌 | 上海荣华、雷尔达、富阳、红旗、铁、仪川、联仪、 | 型号 | HQ-Y-60ZT/100ZT/150ZT |
| 类型 | 真空压力表 | 测量范围 | 0-2.5（kPa） |
| 等级 | 5 | 联接型式 | 螺纹 |
| 公称直径 | 15（mm） | 环境温度 | 80（℃） |
产 品 说 明
轴向压力表HQ-Y-60ZT/100ZT/150ZT
轴向压力表适用测量无，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。
型号命名：
技术参数：
HQ-Y-100Z 注：轴向可按要求带方形前边。型号 结构形式 度% 测量范围MPa HQ-Y-50Z 轴向无边 &plun;2.5 -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100；HQ-Y-60 径向无边 HQ-Y-60T 径向带后边 HQ-Y-60Z 轴向无边 HQ-Y-60ZQ 轴向带前边 HQ-Y-100 径向无边 &plun;1.6 HQ-Y-100T 径向带后边 轴向无边 HQ-Y-100ZQ 轴向带前边 HQ-Y-150 径向无边 HQ-Y-150T 径向带后边 HQ-Y-150Z 轴向无边 HQ-Y-150ZQ 轴向带前边
使用工作温度：-40℃～70℃
仪表执行标准：GB/T1226-2001

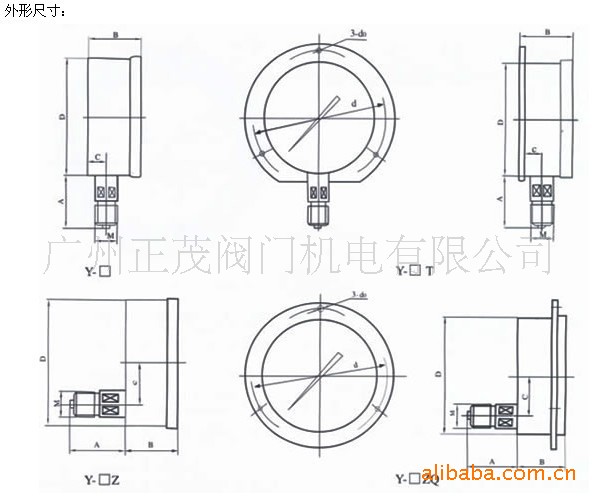

| 型 号 | 外形尺寸mm | ||||||
| A | B | C | D | d | d0 | M | |
| HQ-Y-50Z | 29 | 24 | 0 | 50 | / | / | 14×1.5 |
| HQ-Y-60 | 31 | 32 | 14 | 60 | / | / | 14×1.5 |
| HQ-Y-60T | 31 | 32 | 15 | 75 | 3.4 | ||
| HQ-Y-60Z | 30 | 32 | 0 | / | / | ||
| HQ-Y-60ZQ | 30 | 32 | 0 | 75 | 3.4 | ||
| HQ-Y-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
| HQ-Y-100T | 44 | 46 | 19 | 118 | 5.5 | ||
| HQ-Y-100Z | 43 | 45 | 34 | / | / | ||
| HQ-Y-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
| HQ-Y-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
| HQ-Y-150T | 50 | 48 | 20 | 165 | 5.5 | ||
| HQ-Y-150Z | 51 | 47 | 55 | / | / | ||
| HQ-Y-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
注：连接螺纹可按要求订货． | |||||||
使用与订货须知：
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围
