| 品牌 | 万达 | 型号 | 防爆 |
| 类型 | 电接点压力表 | 测量范围 | 0~25000 -100~2400（kPa） |
| 等级 | 1.6% | 联接型式 | 径向螺纹连接 |
| 公称直径 | φ160（mm） | 环境温度 | -10~50（℃） |
仪表由隔爆外壳、测量系统、电接点组、调节装置
和出线盒等组成。
仪表的隔爆外壳具有良好的隔爆性能，因此对在正
常工作过程中由于火花或电孤的影响，除了能缓壳体内
部的爆炸性气体混合物在一旦引起爆炸时产生的爆炸压
力外并能有效地阻止由此产生的热能向外顺利传播，而
只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向
外扩散，这时传至壳体外部的瞬间温度已降低到爆炸性
气体混合物的燃点温度以下，故不会导致传播。
仪表的工作原理是基于检测元件（测量系统中的弹
簧管）的弹性变形，通过机械传动使之带动电接点组中
的触头产生相应的动作（闭合或断开）以使控压系统中
的电路得以接通或断开，从而实现自动控制报警和现场
指示的目的。

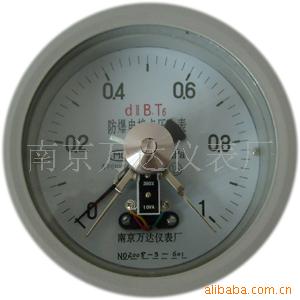

防爆电接点压力表
防爆电接点压力表按GB3836.2 83《爆炸性环境用防爆电气设备通用要求》和GB3836.2 83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的有关规定及相关标准进行设计，并经由国家指定的检验机构所审批的图样和技术文件进行制造。
仪表的防爆类别为‖类隔爆型B级T4组，其标志Exd‖BT4。
仪表适宜在有爆炸危险的场所内用来测量非结晶、非凝固的爆炸性混合物或各种无爆炸性的介质压力。
仪表经与具有相应防爆性能或采取相应安全措施的电气器件（如继电器及接触器等）配套使用，便能对被控系统实现自动控制和发信（报警）的目的。
■主要技术指标：
度等级：1.6级
表面直径：Ф１６０
标度范围：0~0.16,0~0.25,0~0.4,0-~0.6,0~1.0,0~2.5,0~4,0~6,0~10,0~16,0~25,0~40,0~60,-0.1~0.06,-0.1~0.15,-0.1~0.3,-0.1~0.5,-0.1~0.9,-0.1~1.5,-0.1~2.4MPa.
温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃（使用温度偏离20±5℃）
绝缘强度：50Hz正弦交流电2000V历时一分钟
重量：6kg
控制方式：上、下限缓行接点开关
工作电压：DC220V或AC380V；
触头功率：１０ＶＡ
工作位置：垂直安装
使用环境条件：－１０～５０℃相对湿度不大于８5％
，且介质的急剧脉动应对仪表触头的可靠动作无影响。
温度影响：示值不大于0.4％／１０℃，设定点不大于
0.6%/10℃（使用温度偏离２０±℃）
绝缘强度：５０ＨＺ正弦交流电２０００Ｖ历时一分钟
仪表由隔爆外壳、测量系统、电接点组、调节装置
和出线盒等组成。
仪表的隔爆外壳具有良好的隔爆性能，因此对在正
常工作过程中由于火花或电孤的影响，除了能缓壳体内
部的爆炸性气体混合物在一旦引起爆炸时产生的爆炸压
力外并能有效地阻止由此产生的热能向外顺利传播，而
只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向
外扩散，这时传至壳体外部的瞬间温度已降低到爆炸性
气体混合物的燃点温度以下，故不会导致传播。
仪表的工作原理是基于检测元件（测量系统中的弹
簧管）的弹性变形，通过机械传动使之带动电接点组中
的触头产生相应的动作（闭合或断开）以使控压系统中
的电路得以接通或断开，从而实现自动控制报警和现场
指示的目的。
防爆外壳及导压系统等零件和材质
零件名称
驱壳盖
出线盒
Z102(或
ZL-102,
ZL-101)
轴套
观察窗有机玻璃弹簧管
材料牌号
或名称零件名称
薄垫圈L3
Qa19-2 接头20
3J53
材料牌号
或名称
注：观察的材质其抗冲击强度不小于4J。
观察窗一旦损坏，则不准使用。
