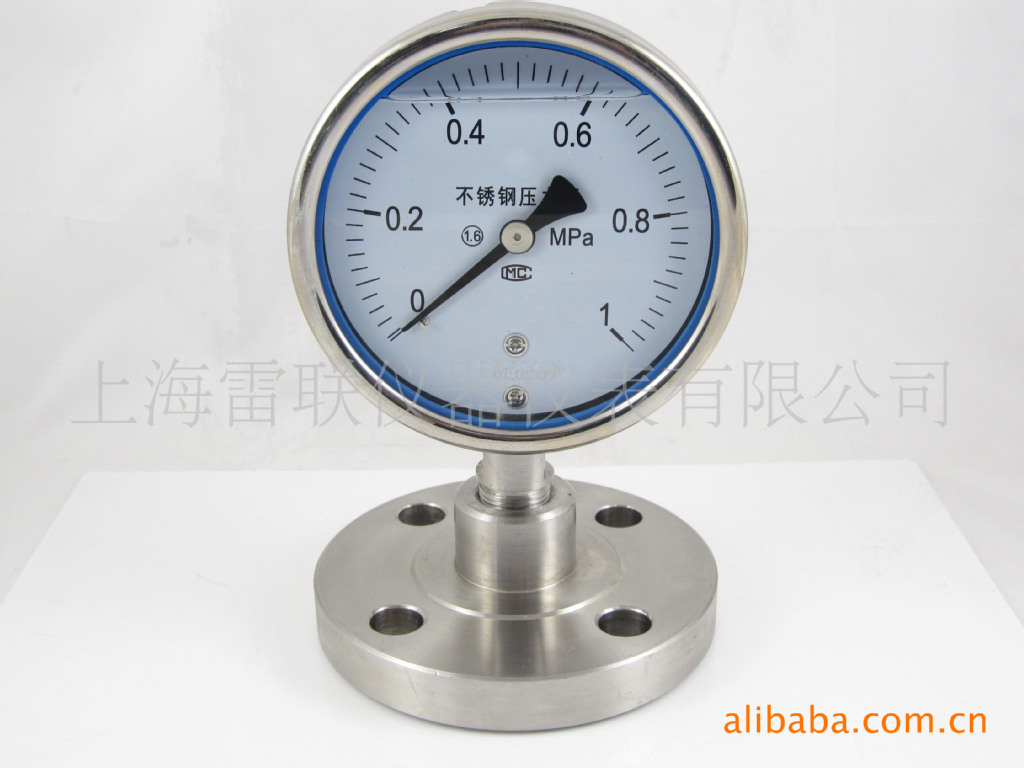

| 品牌 | 雷联 | 型号 | Y-100MF |
| 类型 | 隔膜压力表 | 测量范围 | 0-6.0MPa（kPa） |
| 等级 | 1.6 | 联接型式 | 径向 |
| 公称直径 | 100（mm） | 环境温度 | -25-50（℃） |
压力表概述
压力表概述 （KOGANEI PARKER PIAB TPC SMC）
压力的定义：
这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。
压力：以压力零位为基准，高于压力零位的压力。
正压：以大气压力为基准，高于大气压力的压力。
负压（真空）：以大气压力为基准，低于大气压力的压力。
差压：两个压力之间的差值。
表压：以大气压力为基准，大于或小于大气压力的压力。
压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。
压力表：
在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。所测量的压力一般视为相对压力。一般相对点选为大气压力。弹性元件在介质压力作用下产生的弹性变形，通过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压的相对值(或高或低)。
在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。
压力表的分类：
压力表按其测量度，可分为精密压力表、一般压力表。精密压力表的测量度等级分别为0.1、0.16、0.25、0.4级；一般压力表的测量度等级分别为1.0、1.6、2.5、4.0级。
压力表按其指示压力的基准不同，分为一般压力表、压力表、差压表。一般压力表以大气压力为基准；绝压表以压力零位为基准；差压表测量两个被测压力之差。
压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值；压力真空表用于测量小于和大于大气压力的压力值；微压表用于测量小于60000 Pa的压力值；低压表用于测量0~6MPa压力值；中压表用于测量10~60MPa压力值；高压表用于测量100MPa以上压力值。
耐震压力表的壳体制成全密封结构，且在壳体内填充阻尼油，由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。
带有电接点控制开关的压力表可以实现发讯报警或控制功能。
带有远传机构的压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。
隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高温、易结晶介质的压力。
压力表的弹性元件机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管）、膜片、膜盒及波纹管等敏感元件并按此分类。敏感元件一般是由铜合金、不锈钢或由特殊材料制成。
弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料坯管，在退火态具有很高的塑性，经压力加工冷作硬化及定性处理后获得很高的弹性和强度。弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。弹簧管的测量范围一般在0.1MPa ~ 250MPa。
膜片敏感元件是带有波浪的圆形膜片，膜片本身位于两个法兰之间，或焊接在法兰盘上或其边缘夹在两个法兰盘之间。膜片一侧受到测量介质的压力。这样膜片所产生的微小弯曲变形可用来间接测量介质的压力。压力的大小由指针显示。膜片与波登管相比其传递力较大。由于膜片本身周围边缘固定，所以其防振性较好。膜片压力表可达到很高的过压保护（比如膜片贴附在上法兰盘上）。膜片还可以加上保护镀层以提高防腐性。利用开口法兰、冲洗、开口等措施可用膜片压力表测量粘度很大、不清洁的及结晶的介质。膜片压力表的压力测量范围在1600Pa ~ 2.5 MPa。膜盒敏感元件由两块对扣在一起的呈圆形波浪截面的膜片组成。测量介质的压力作用在膜盒腔内侧，由此所产生的变形可用来间接测量介质的压力。压力值的大小由指针显示。膜盒压力表一般用来测量气体的微压，并具有一定程度的过压保护能力。几个膜盒敏感元件叠在一起后会产生较大的传递力来测量极微小的压力。膜盒压力表的压力测量范围在250Pa ~ 60000P
