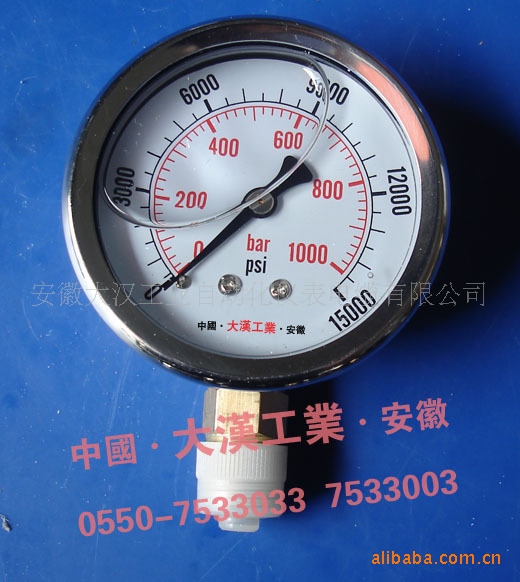

高压压力仪表

说明

压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

1.2构造：

　　溢流孔：

　　若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，玻璃面板的爆裂。注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

　　指针：

　　除标准指针外，其他指针也是可选的。（调指针值指针或设定指针）请在选型表中列出。

　　玻璃面板：

　　除标准玻璃外，其他材质

 　　性能分类：

　　普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

　　处理方式：

　　禁油/禁水处理在制造时除去残留在接液部的水或油。

　　外装指定：

　　壳体颜色除标准色以外，请注明。

　　节流阀：（可选）

　　为了减小脉动压力，节流阀安装在压力入口处。

　　脉动压力：

　　由于发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。这对压力表是有害的。

　　连接方式：

　　本产品连接部有三种连接方式：

　　钎焊…用于铜类材质的连接

　　银铜钎焊…用于铜类材质和材质之间连接

TIG焊接…用于不锈钢材质之间连接

2.压力表语

2.1正压与负压

2.2相对压力与压力

2.3真空度（如图）

2.4压力的表示方法

　　压力有两种表示方法：一种是以真空作为基准所表示的压力，称为压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。当压力小于大气压力时，可用容器内的压力不足一个大气压的数值来表示。称为”真空度”。它们的关系如下：

　　压力=大气压力+相对压力

　　真空度=大气压力—压力

　　我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。

2.5弹性敏感元件：波登管、波纹管、隔膜

　　波登管压力表

　　波登管敏感元件是弯成圆形，截面积显椭圆形的弹性C形管。测量介质的压力作用在波动管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形，其变形的大小取决于测量介质的压力大小。波登管的变形通过机芯间接地由指针显示测量介质的压力。
