| 品牌 | 迪川 | 型号 | DC |
| 类型 | 数字压力表 | 测量范围 | 0-100（kPa） |
| 等级 | 0.5 | 联接型式 | 螺纹 |
| 公称直径 | G1/4、（mm） | 环境温度 | 70（℃） |

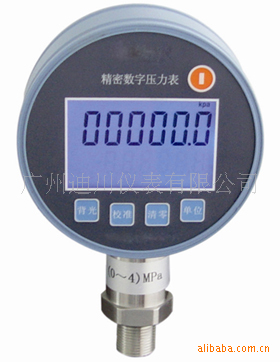

智能数字压力表集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充阻式压力传感器，由高的A/D转换，经微处理器运算处理，现场显示，并输出一路……
主要领域
广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制
产品参数
一、 特点
◆100标准仪表安装 ◆4位LED数码管显示,无视值误差.
◆两路控制点继电器输出220V3A ◆4~20mA标准信号输出（可选）
◆两路控制点现场设定。
二、 技术参数:
量程范围 | -100Kpa~60MPa之间均可 | 等级 | 0.1% 0.2% 0.3% |
过载能力 | 200% | 压力类型 | 表压 |
稳定性 | ≤0.1% /年 | 电源电压 | 220VAC/24VDC |
显示方式 | 0.56"数码管 | 显示范围 | -1999~9999 |
环境温度 | -20℃~70℃ | 相对湿度 | ≤80% |
安装螺纹 | M20*1.5或按要求 | 材质 | 不锈钢 |
三、 安装
5.1机械连接：
可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明）直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注:量程小于100KPa时须垂直安装.
5.2电气连接
为了电磁干扰的影响应注意以下事项：
●线路连接尽量短 ●采用屏蔽线
●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线
●若用微型软管安装，壳体须单独接地
四、 设置功能
6.1输出
有两路开关量输出。相应的输出会在开关点的吸合值到达时切换并在压力下降到低于释放值时回复。
6.2设置开关点
AL1H此值为开关1吸合值 AL1F此值为开关1释放值
AL2H此值为开关2吸合值 AL2F此值为开关2释放值
END 保存退出
