品牌 | 河北永兴达量具 | 型号 | |
测量范围 | 0.01(mm) | 0-3级 | |
装箱数 | 1 | 适用范围 | 广 |
等高垫块是有六个工作面的正方体或长方体,通常三块为一组,材质为花岗石,工作面采用研磨工艺,用于部件的检测和机械加工中的支撑。
等高垫块为工件提供了支撑点,因为它决定工件的位置;所以要求比较高,等高垫铁的形状大小根据需要选择。
规格mm | 工作面的平面度 | 工作面的垂直度平形度 | ||
等级µm | ||||
1 | 2 | 1 | 2 | |
30×30×30 | 3 |
| 6 |
|
35×35×35 | 3.5 |
| 7 |
|
40×40×40 | 4 |
| 8 |
|
45×45×45 | 4.5 |
| 9 |
|
50×50×50 | 5 |
| 10 |
精密量规系列;:光滑量规,光滑卡规,键槽塞规,螺纹量规(公制、美制、英制),莫式量规,7:24锥度量规,公制锥度量规,正弦规,检验棒(莫式验棒、7:24验棒、公制验棒),圆柱角尺,各种非标检具
铸铁量具系列:铸铁平板,铸铁检验平板,铸铁划线平板,铸铁铆焊平板,铸铁T型槽平板,镗床平板,振动试验台(也称地轨、地梁),铸铁装配平板,铸铁平尺、方尺、直尺,铸铁方箱,调整垫铁,震垫铁,V型架,V型铁,铸铁弯板,铸铁机床附件
花岗石量具系列:花岗石平板,花岗石T型槽平板,花岗石平行规,花岗石直尺、方尺、平尺,花岗石方箱,花岗石V型架,花岗石微调型测微仪
铸铁仪器仪表系列:普通型偏摆检查仪,新型偏摆检查仪,多功能行位检查仪,齿轮跳动仪
铝镁合金量具系列:铝镁合金平尺,直角尺,刀口尺,方筒型平尺
以下产品标准规格均有现货,并可按客户要求订制各种非标产品

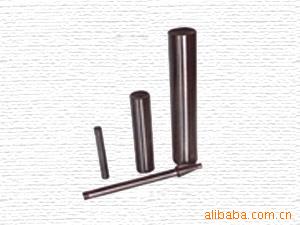

机床检验棒,莫氏锥柄检验棒、7:24锥柄长检验棒、公制检验棒的技术参数:
用途:用于检验各种机床的几何,采用优质碳素工具钢制造,加工中经过多次热处理,工作面精密磨削而成。
高的莫氏锥柄检验棒适用于机床和精密仪器主轴与孔的锥度检查。
规格mm | 等级 | 测量长度 | |
莫氏锥柄圆柱检验棒 | 2# | 150 | |
3# | 250 | ||
4# | 300 | ||
5# | 300 | ||
6# | 500 | ||
莫氏锥柄圆柱短检验棒 | 2# | 105 | |
3# | 130 | ||
4# | 160 | ||
5# | 200 | ||
6# | 260 | ||
7:24锥柄检验棒 | 2# | 300 | |
3# | 300 | ||
7:24短检验棒 | 2# | 125 | |
3# | 125 | ||
圆柱直棒 | 1# | 300 | |
2# | 500 | ||
3# | 600 | ||
4# | 800 | ||
5# | 1000 |
游标卡尺160系列-带有圆弧刃量爪
特点:
- 量爪的圆面适于进行的内径测量
- 带有/不带用于微调滑块刻度分别对内径和外径的测量值进行读数(限公制型或英制型)
- 不带深度测量杆
性能参数
公制/英制型
测量范围(外径) | 测量范围(内径) | 货号 | 编号 | 游标读数值(外径) | 游标读数值(内径) | 备注 | |
0-200mm | 10-200mm | 160-170 | C20P | 0.02mm | 0.02mm | &plun;0.03mm | 无视差型 |
0-300mm | 10-300mm | 160-180 | C30P | 0.02mm | 0.02mm | &plun;0.04mm | 无视差型 |
0-450mm | 20-450mm | 160-130 | 5 | 0.05mm | 0.05mm | &plun;0.1mm | — |
0-600mm | 20-600mm | 160-131 | C60 | 0.05mm | 0.05mm | &plun;0.1mm | — |
0-1000mm | 20-1000mm | 160-132 | C100 | 0.05mm | 0.05mm | &plun;0.15mm | — |
0-1500mm | 20-1500mm | 160-133 | C150 | 0.05mm | 0.05mm | &plun;0.22mm | — |
0-2000mm | 20-2000mm | 160-134 | C200 | 0.05mm | 0.05mm | &plun;0.28mm | — |
游标卡尺160系列-带有圆弧刃量爪
特点:
- 量爪的圆面适于进行的内径测量
- 带有/不带用于微调滑块刻度分别对内径和外径的测量值进行读数(限公制型或英制型)
- 不带深度测量杆
性能参数
公制/英制型
测量范围(外径) | 测量范围(内径) | 货号 | 编号 | 游标读数值(外径) | 游标读数值(内径) | 备注 | |
0-200mm | 10-200mm | 160-170 | C20P | 0.02mm | 0.02mm | &plun;0.03mm | 无视差型 |
0-300mm | 10-300mm | 160-180 | C30P | 0.02mm | 0.02mm | &plun;0.04mm | 无视差型 |
0-450mm | 20-450mm | 160-130 | 5 | 0.05mm | 0.05mm | &plun;0.1mm | — |
0-600mm | 20-600mm | 160-131 | C60 | 0.05mm | 0.05mm | &plun;0.1mm | — |
0-1000mm | 20-1000mm | 160-132 | C100 | 0.05mm | 0.05mm | &plun;0.15mm | — |
0-1500mm | 20-1500mm | 160-133 | C150 | 0.05mm | 0.05mm | &plun;0.22mm | — |
0-2000mm | 20-2000mm | 160-134 | C200 | 0.05mm | 0.05mm | &plun;0.28mm |
本厂严格奉行“产品精良、服务竭诚、科学管理、创建”的质量方针,坚持“不合格的原材料不投产,不合格的产品不出厂”的质量原则。
本产品质保一年,请您勿拿我们优质的产品与劣质产品以外观一样为理由做比较。
