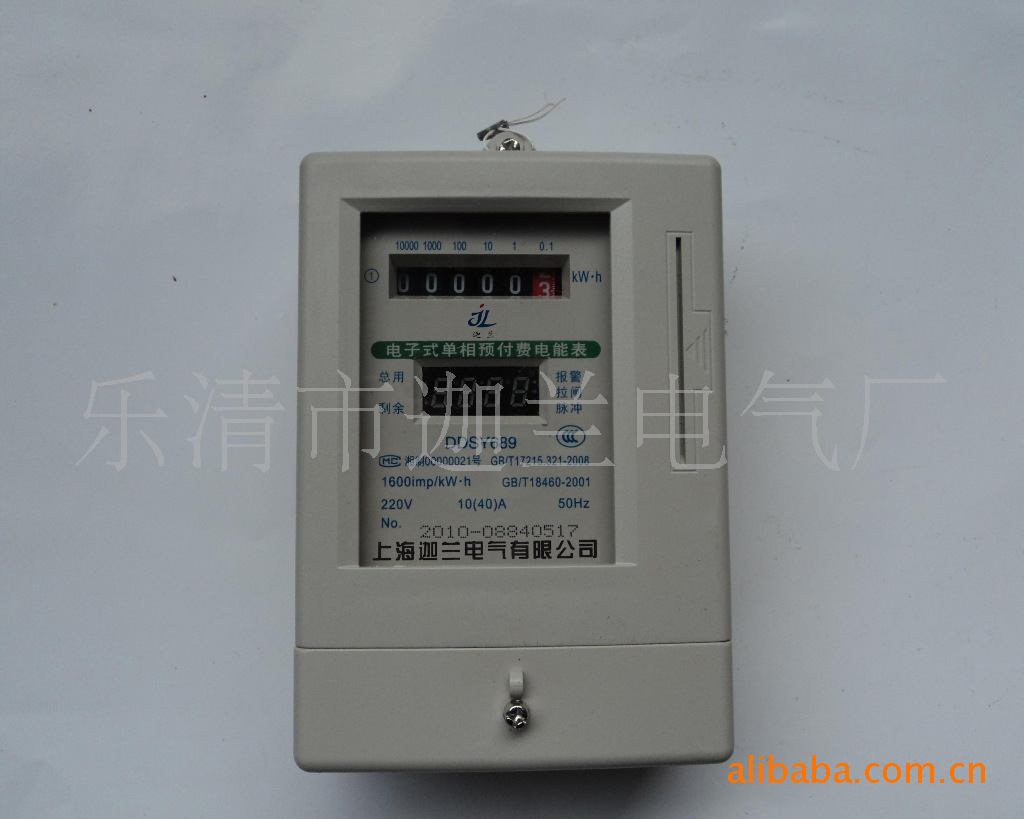

DDS689电子式预付费式电能表

类型	电子式电能仪表	品牌	迦兰
型号	DDS689	基本电流	1.5(6),3(6),5(20),10(40),15(60),20(80),30(100)（A）（A）
准确度等级	1,2	参比电压	3x220/380（V）（V）
电流倍率	1	显示方式	字轮
频率	50（Hz）	电流	100（A）

一、概述

   电子式预付费电能表是选用三相电能计量芯片，采用T表面贴装和波峰焊工艺制造；产品具有窃电，高，高性，过载能力强，低功耗，体积小，重量轻等特点；适用于三相四线交流有功电能的计量。

 二、技术参数：    标    准：IEC61036：2000   GB/T18460—2001     准确度等级：1级、2级          参比电压：3×220/380V     电流规格：1.5（6）A、5（20）A、10（40）A、15（60）A、20（80）A  30（100）A       参比频率：50Hz/60Hz        工作电压：0.8Un~1.2 Un        限工作电压：0.7Un~1.3 Un     工作温度：-25℃~+55℃                                 限工作温度：-30℃~+65℃     功    耗：电压回路（每相）≤1W，5VA                 电流回路（每相）≤1VA（Ib）     脉冲输出：光电隔离型无源输出，脉宽为80ms&plun;5Ms     通讯规约：DL/T645—1997 或按用户要求定制     平均寿命：≥10年                                      外型尺寸：147mm×240mm×73mm       重量：      接线图：  三、功能及特点：    计量三相交流有功电能                             具有窃电功能，反向有功电量计入正相有功电量           宽量程，高，长寿命，免维护                       IC卡预付费用电，内置的大功率磁保持继电器或自锁式继电器控制通段电，也可控制外接的交流接触器或自动空气开关                                                                    一户一卡，采用的加密算法，具有良好的伪功能      具有告警功能，低电量二级告警提示购电                负荷时，自动断电并恢复供电                      多项显示内容，可任意设定显示内容和时间              数据备份，停电后数据保存十年不丢失                   可选用存储卡、逻辑加密卡、CPU卡或射频卡             可选用计度器、LED数码管、LCD液晶等显示方式       可选配RS485、红外等通信接口、各种费率和时段     四、运输与贮存6.1产品在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。6.2库存和保管应在原包装条件下存放在支架上，叠放高度不应过5层。6.3保存的地方应清洁，其环境温度应为0～40℃，相对湿度不过85%，且在空气中有引起腐蚀的有害物质。
