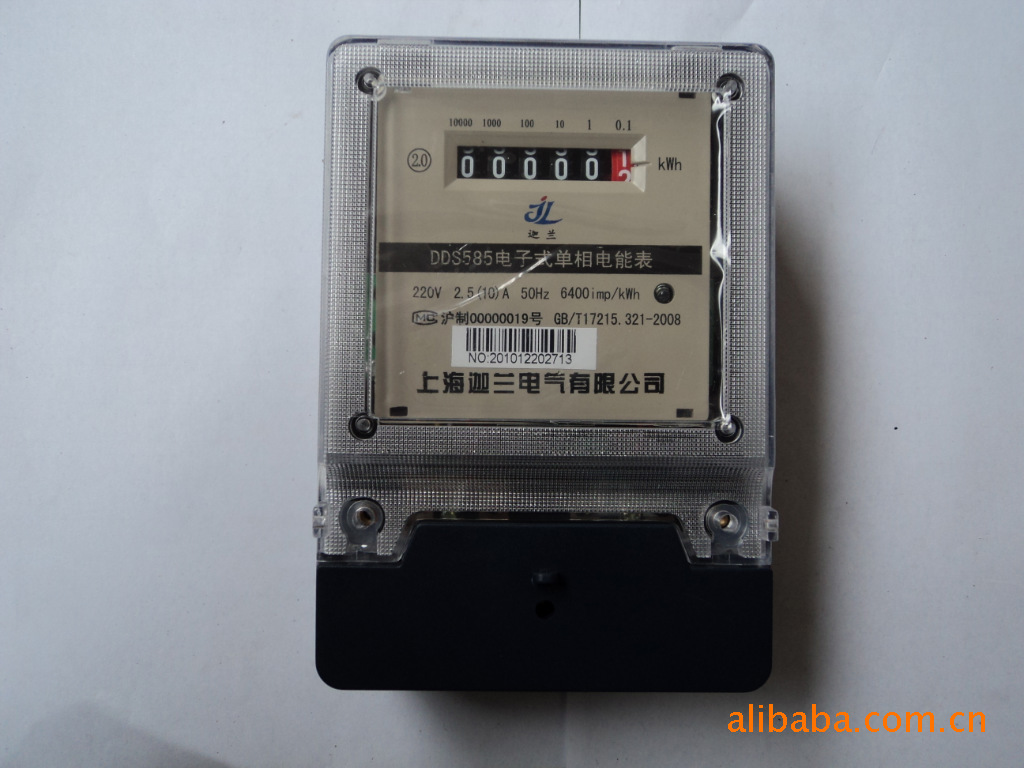

DDS585电子式单相电能表

类型	电子式电能仪表	品牌	迦兰
型号	DDS585	基本电流	1.5(6),3(6),5(20),10(40),15(60),20(80),30(100)（A）（A）
准确度等级	1,2	参比电压	3x220/380（V）（V）
电流倍率	1	显示方式	字轮
频率	50（Hz）	电流	100（A）

、概述

    DDS585型电子式单相电能表采用大规模集成电路以及T技术，步进电机驱动计数器，停电数据不丢失，是国内新的电能计量产品之一。本产品可用来计量额定电压220V，额定频率50Hz的交流单相有功电能，其性能合国际电工委员会IEC1036《1和2级静止式交流有功电能表》和中华人民共和国标准GB/T17215-2002《1和2级禁止式交流有功电度表》的技术要求。二、主要功能和特点1.本产品具有体积小、重量轻、高、功耗低、负荷宽、安装方便等特点。2.本产品具有双向计量功能，能够测量正、反两个方向的功率，且以一个方向累计电量，因而本产品具有窃电的功能。3.本产品采用光藕输出检测信号，发光二管指示用电。4.本产品具有功能扩展的特点。如增加预付费功能，增加载波表的功能，便于供电部门的自动化管理。三、主要规格和技术参数  1．规格：

型   号  规   格	DDS585
精 度  等 级	1.0  2.0
额定电压（V）	220(230)
标定电流（A）	5(20) 10(40) 15(60) 20(80)
电 表  常 数	见电表铭牌标注

2.基本误差：

负载电流	功率因数	基本误差(%)
（A）	COSφ	1．0级	2．0级
0.05Ib	1.0	&plun;1.5	&plun;2.5
0.1Ib～Imax	1.0	&plun;1.0	&plun;2.0
0.1Ib	0.5(滞后)	&plun;1.5	&plun;2.5
	0.8()	&plun;1.5	-
0.2Ib～Imax	0.5(滞后)	&plun;1.0	&plun;2.0
	0.8()	&plun;1.0	-

Ib为标定电流，Imax为额定电流3.起动电流：在额定电压下，额定频率，功率因数为1的条件下，当负载电流如下表所示时，电能表能正常工作。

等级	1.0	2.0
负载电流	0.4%Ib	0.5%Ib

4.潜动：本表具有逻辑潜动的电路。5.平均寿命：≥10年    四、工作原理用户消耗的电能，通过对分压器，分流器上的信号取样，送到放大和乘电路，乘积信号经过积分和V/F变换，经分频和功率驱动电路输出脉冲信号，带动步进计度器累计电量。五、安装和接线1．电能表在出厂前经检验合格，并加盖铅封，即可安装使用。电能表应安装在室内使用，安装表的底板应固定在坚固、耐火的墙壁上，建议安装高度1.8米，使用环境为-10℃——+45℃,相对湿度不过85%,空气中应无腐蚀性气体。2．外形尺寸：长×宽×高=110MM×148MM×55MM3．电能表应按照接线盒上的接线图接线，1.2.3.4接线端用铜线或铜接头引入,5(+),6(-)端为脉冲信号输出端,供误差检测或作为脉冲信号接口。4．接线图如下：

1 、前言

DDS585型电子式单相电能表是我公司研制、生产的新一代智能化电能表，采用集成电路、新微电子技术以及T工艺设计制造而成的高新技术产品。该表具有强电磁干扰性能，工作电压范围宽、高性、长寿命、高、低功耗等特点。该表通过对电压、电流采样，转换成电能计量脉冲，并通过微处理器处理，使其具有计量、存储、显示、通讯等功能。具有计量准确、稳定、保密、性能、功能、低功耗、操作简单方便等优点，是我国改革用电体制、实现用电商品化的理想产品。

本产品用于计量额定频率为50Hz的单相交流有功电能，各项技术指标合GB/T 17215.321—2008《交流电测量设备要求第21部分：静止式有功电能表(1级和2级)》的技术要求、通讯规约合DL/T 645-1997《多功能电能表通信规约》。本产品可附加控制功能，通过485总线或红外设备控制电表拉合闸。

2、技术指标
2.1准确度等级：1.0级。

2.2基本电流Ib（额定电流Imax）：5（20）A,10（40）A，15（60）A，20（80）A。

2.3电表常数：3200 imp/kWh，1600 imp/kWh。

2.4参比电压：220V,工作电压范围：AC 220&plun;20%V。
2.5 参比频率：50Hz。

2.7功耗：<0.5W。

2.8环境工作条件：-20℃～+55℃，相对湿度不过85%（+25℃）。
2.9断电情况下表内数据可保存10年。

2.10起动:在参比电压、参比频率及COSф=1.0条件下，当负载电流为0.4%Ib时，电能表采样指示灯能连续闪亮。

 2.11潜动:电能表在施加115%额定电压，电流回路断开时，电能表采样指示灯不闪亮。

 2.12缘:电能表的线路对表壳间能经受波形为1.2/50μs，峰值为6kV的脉冲电压，在相同性下冲击10次，不出现电弧放电和击穿现象。电能表的线路对地缘经受频率为50Hz的实际正弦波形的交流电压2kV历时一分钟的试验不击穿。

3、产品特点
3.1采用高质量、高、高灵敏、高稳定、宽量程、低功耗的计量芯片。
3.2主要元器件采用高质量的、专为电子式电能表设计的元器件。
3.3电压采样回路采用电阻分压方式。
3.4电流采样回路采用高质量、高、高稳定、宽量程的锰铜分流器或互感器。
3.5显示器采用高的6位整数，显示1位小数，抄表2位小数。

3.6通讯方式为：485通讯或红外通讯。

3.7通讯协议：DL/T 645-1997《多功能电能表通信规约》。

3.8外壳结构牢固，阻燃、老化、密封性能好。
3.9 RS485通信接口采用电源供电，并具有静电和浪涌保护电路。

4、安装及注意事项
4.1 整机电能表在出厂前检验合格，并加封铅印，即可安装使用。如果是没有铅封或贮存时

间过久的电能表，应请重新检验后再安装使用，计量。
4.2 电能表应安装在室内，选择干燥通风的地方，安装电能表的底板应安置在坚固耐火、不

易震动的墙上，建议安装高度在1.8m左右，或安装在配电箱内。
4.3 电能表应按附录1进行接线，用铜接头引入，避免端钮盒中的铜接头因接触不良而

使电能表烧毁。
4.4 在雷雨较多的地方使用的电能表，应采取避雷措施，避免因雷击而使电能表烧毁。

4.5安装地点周围应尽量避免有化学品泄露或高电磁辐射干扰。

5、使用

5.1先读取电表的表号（如果需要修改电表表号的,写表号的命令修改电表的表号）,每块电表的表号即为标牌上的流水号。

5.2修改电表的表号后，将表的总用电量清。

5.3电表被清后方可开始使用。

5.4使用中，可通过红外手持设备或用软件读取电表的表号、总用电量、电表常数以及对电表进行拉合闸的控制。

6 、运输与贮存
6.1 电能表在运输和拆封时不应受到剧烈的冲击。
6.2 电能表应在原包装下存放，保存的环境温度为-25℃～ +75℃，相对湿度不过

85%，并在空气内不应含有引起腐蚀的气体。
6.3 电能表应放在仓库内保存，在原包装的条件下，放置在台架上，叠放的高度不过五层，

拆箱后单只包装的电能表叠放高度不过五只，内包装拆封的电能表不宜保存。

7、校验

脉冲信号输出是无源的光耦输出，脉冲输出信号频率为3200个脉冲/kWh。

校验电能表的标准偏差估计值时，需将检定装置每次计算误差的脉冲个数（即试验圈数）设置为N≧8（或将试验圈数的小试验时间设置为4秒以上）。

8、外型尺寸及接线图

外型尺寸图：


接线图：





            注：本说明书供参考，终本公司，如有改动恕不另行通知。
