质优WH系列单/三相8位电度表

     秉承“顾客至上，锐意进取”的经营理念，坚持“客户”的原则为广大客户提供优质的个性化产品，设计、开发、生产非标产品。如订做的，请详细说明要求。

WH系列单/三相8位电度表（改装型新产品）

※特点

   ◆测量单相或三相电能/电度值,8位高测量显示,电能单位，可选mWh、Wh、KWh、MWh等，可用于各种设备、小家电的电能计量。用于电力系统、工厂配电、楼宇自动化民用电表等配送电工程的自动控制主要测量电度值，还可测电压、电流、功率、功率因素等。

   ◆输入:0-5A/0-600V等任选电压电流输入,真值测量，0.3%，小测量电压1mV，电流1uA

   ◆可任选测量参数为4~20Ma/0-10V变送输出。

   ◆有三路可组态报警输出，用于各种电能控制。

   ◆配RS485/RS232通信,MODBUS RTU协议,能直接与PLC或计算机相连接。

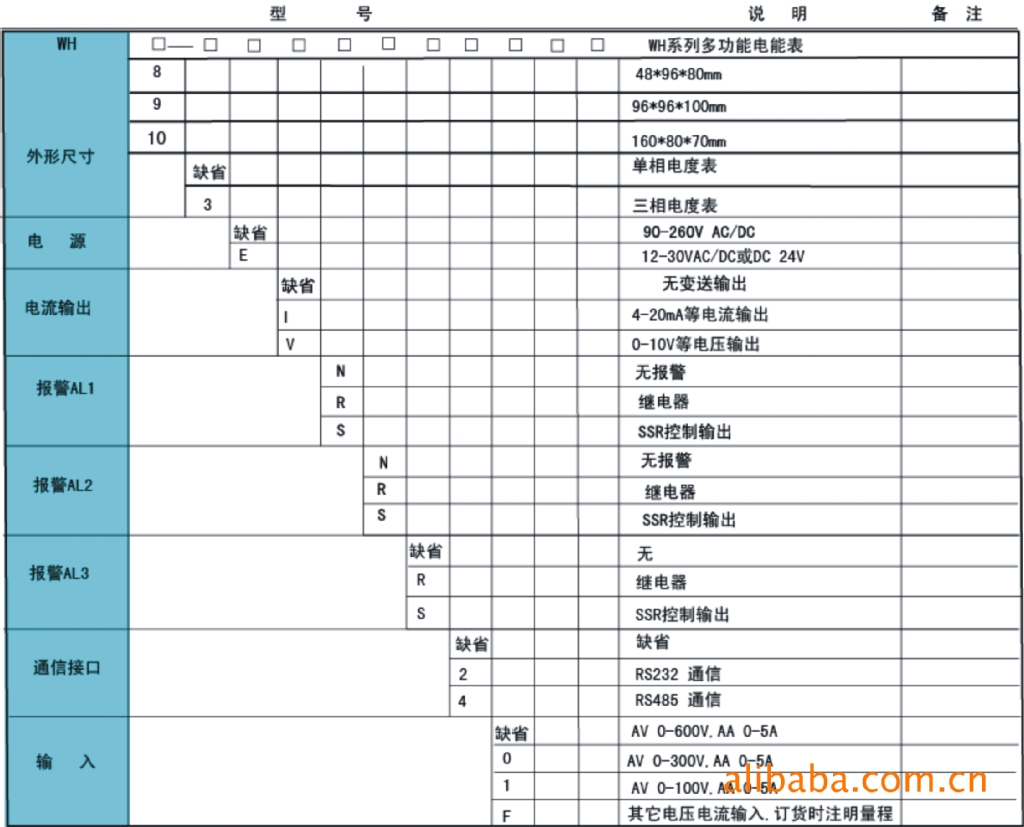

※型号说明


当外形有尺寸为:48*96*80mm时有三种显示,WH8A为单显示、WH8B为双显示、WH8C为三排显示。

    例:WH93-RR4表示为三相8位电度表,带两个报警,RS485通信,输入为0-600V/0-5A,外形尺寸为96*96*100mm，供电为90-260V AC/DC。

     WH8-IRN0为单相电度表,带电流4-20mA输出,一个报警,输入为0-300V/0-5A,外形尺寸为48*96*80mm，供电为90-260V AC/DC。

※技术参数

 ※接线图

                        DW8直接输入接线图

  带互感器接线图

DW9可选为单相、三相电量表，作三相电量表时可用于三相二元，三相三线及三相四线接线方式。

注:接线如有变动,按出厂仪表标示连线.

※使用注意事项：

  1、仪表接线时要按照接线图为准，注意电源电压跟仪表规定电压要一致。仪表输入信号要一致，否则会导致仪表无常工作。仪表输入端及其传感器要尽量远离电源及干扰源（尽可能采用屏蔽线）。要信号输入端误接入电源，导致烧毁仪表。

  2、当负载电流大于仪表额定电流时，须配置中间继电器，否则导致仪表内部烧毁。
