DW系列真值功率电能表（改装型新产品）

※特点

  ◆真值单相或三相测量:电压/电流/功率/功率因数/频率/电度/无功功率/工频等32种参数，单相/三相可选,三线/四线均适用。

   ◆可用于电力系统、工厂配电、楼宇自动化配送电工程的自动控制。

   ◆输入:0-5A/0-600V等任选电压电流输入，真值测量，0.3%

   ◆可任选测量参数为4～20Ma/0-10V变送输出。

   ◆有三路可组态报警输出，多可扩展8路控制输出，可订制各种复杂控制功能。

   ◆配RS485/RS232通信,MODBUS RTU协议,能直接与PLC或计算机相连接。

   ◆可做8段控制输出,用于电流屏(柜)功率因素补偿控制。

※型号说明


当外形有尺寸为:48*96*80mm时有三种显示DW8A为单显示DW8为双显示DW8C为三排显示。

   例:DW93-RR4表示为三相电能表,带两个报警,RS495通信,输入为0-600V/0-5A,外形尺寸为96*96*100mm，供电为90-260V AC/DC。

        DW8C-IRN0为三排显示单相电能表，带电流4-20mA输出，一个报警，输入为0-300V/0-5A，外形尺寸为48*96*80mm，供电为90-260V AC/DC。

※技术参数

※接线图

                      DW8直接输入接线图

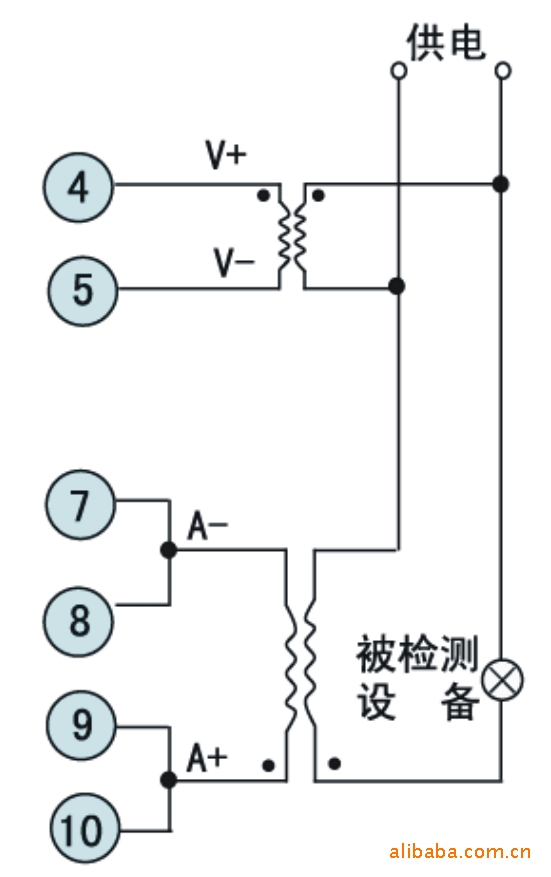

带互感器接线图

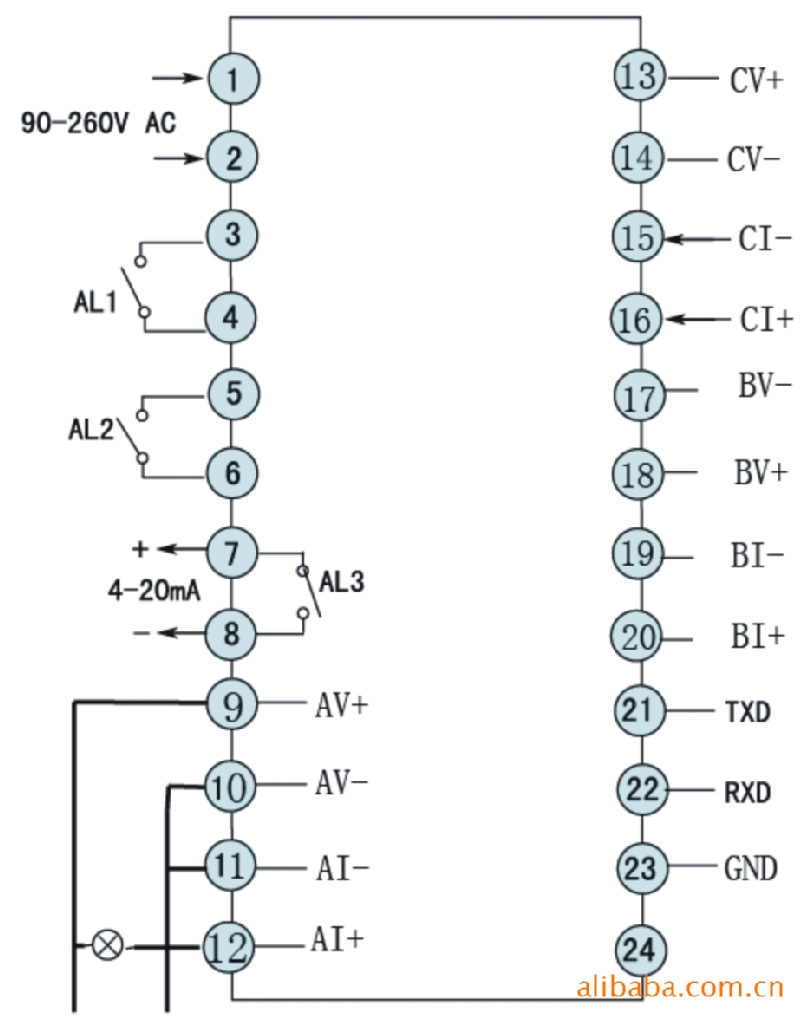

              三相三元接线图

注:接线如有变动,按出厂仪表标示连线.

※使用注意事项：

  1、仪表接线时要按照接线图为准，注意电源电压跟仪表规定电压要一致。仪表输入信号要一致，否则会导致仪表无常工作。仪表输入端及其传感器要尽量远离电源及干扰源（尽可能采用屏蔽线）。要信号输入端误接入电源，导致烧毁仪表。

  2、当负载电流大于仪表额定电流时，须配置中间继电器，否则导致仪表内部烧毁。
