PMF632B：三相—网络—电量—测控仪

产品概述

   PMF632B集数据采集功能于一身，LCD 显示，使显示更直观。它可以代替多种仪表、继电器、变送器
和其它元件，产品提供三相电压、三相电流、有功功率、无功功率、功率因数、频率、有功电度、无功电
度、复费率,冬夏费率自动切换等电参数的组合测量，变比可自由设定(电流变比范围：0～9999)。适用于

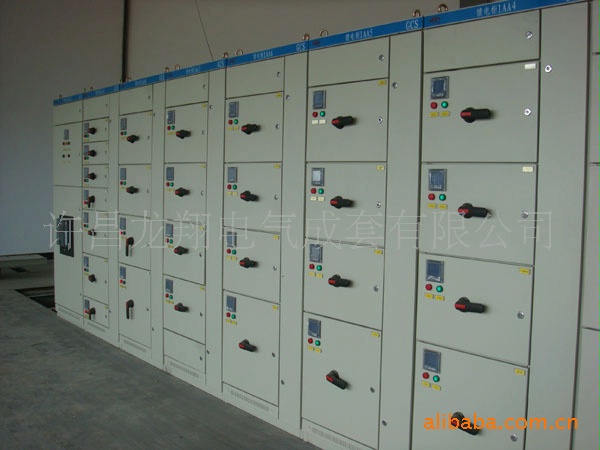

35kV～0.4kV 及690V电压等级，广泛适用于各行业供配电场所、能源管理、自动化以及智能化网络监控系
统等。

测控与控制功能

   ◇三相电流/电压、有功功率、无功功率、功率因数、频率、有功电度、无功电度、复费率、冬夏费率
自动切换。
   ◇扩展四路无源开关量输入，两路开关量输出功能

性能特点

   ◇PMF632B装置具有RS485通讯接口，能够集成到任何电力监控系统中，通过配备的管理软件或者其他组态软件可以方便的进行设定操作
   ◇PMF632B装置采用后插拔方式，易于现场安装和维护
   ◇等级0.2，各种参数可灵活选配，允许按键编程输入设定，可任意设定电压、电流越限自动报警，也可远程分合控制，接点容量 220Vac / 5A，30Vdc / 5A。
   ◇方便用户了解当前回路中的各个开关、断路器状态，标准RS485接口，MODBUS通讯协议

安装开孔与外形尺寸（单位为：mm）

  外形尺寸  96×96×70
  开孔尺寸  86×86

造型指南

外形和安装尺寸

外形尺寸

                   安装尺寸

长86*宽86

功能接线示意图

低压网络，三相四线模式，PMF632B全系列接线图如下图1

高压网络，三相四线模式，PMF632B全系列接线图如下图2

高压网络，三相三线模式，PMF632B全系列接线图如下图3

订货须知

 订货时应指明：
     ◇产品型号、名称、订货数量
     ◇输入变比、接线方式、电压等级、工作环境

订货举例说明：

                  型号：PMF632B-W-5-M1-SR

                 说明：PMF632B全电量液晶显示+96外形+MODBUS通讯+4路无源开入+2路继电输出控制

                 输入变比：100/5A

                 工作电源：AC220V

                 频率：50HZ
