| 品牌 | 杭州工具总厂 | 型号 | 200 |
| 测量范围 | 0-200（m） | 误差 | 0.02 |
| 显示方式 | 读书 | 电源电压 | 0（V） |

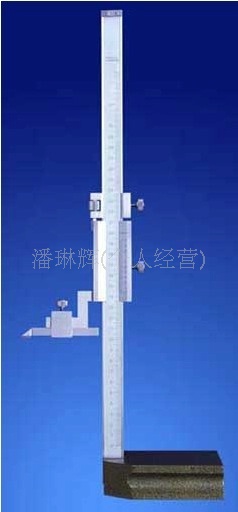

也被称为高度游标卡尺。顾名思义，它的主要用途是测量工件的高度，另外还经常用于测量形状和位置公差尺寸，有时也用于划线。 根据读数形式的不同，高度游标卡尺可分为普通游标式和电子数显式两大类。 高度尺的规格常用的有0-300；0-500；0-1000；0-1500；0-2000 根据使用的情况不同及多有单柱式与双柱式！ 双柱式主要应用于较精密或测量范围较大的场合；0-300，0-500的常见的为单柱式
也被称为高度游标卡尺。顾名思义，它的主要用途是测量工件的高度，另外还经常用于测量形状和位置公差尺寸，有时也用于划线。 根据读数形式的不同，高度游标卡尺可分为普通游标式和电子数显式两大类。 高度尺的规格常用的有0-300；0-500；0-1000；0-1500；0-2000 根据使用的情况不同及多有单柱式与双柱式！ 双柱式主要应用于较精密或测量范围较大的场合；0-300，0-500的常见的为单柱式
也被称为高度游标卡尺。顾名思义，它的主要用途是测量工件的高度，另外还经常用于测量形状和位置公差尺寸，有时也用于划线。 根据读数形式的不同，高度游标卡尺可分为普通游标式和电子数显式两大类。 高度尺的规格常用的有0-300；0-500；0-1000；0-1500；0-2000 根据使用的情况不同及多有单柱式与双柱式！ 双柱式主要应用于较精密或测量范围较大的场合；0-300，0-500的常见的为单柱式
| 规格 | 价格 |
| 200 | 121 |
| 300 | 134 |
尺原理
是利用主尺上的刻线间距（简称线距）和游标尺上的线距之差来读出小数部分，例如：主尺上的线距为1毫
米，游标尺上有10格，其线距为0.9毫米。当两者的刻线相重合，若游标尺移动0.1毫米，则它的根刻线与主尺的根刻线重合；若游标尺移动0.2毫米，则它的第2根刻线与主尺的第2根刻线重合。依此类推，可从游标尺与主尺上刻线重合处读出量值的小数部分。主尺与游标尺线距的差值 0.1毫米就是游标卡尺的小读数值。同理，若它们的线距的差值为0.05毫米或0.02毫米(游标尺上分别有20格或50格)，则其小读数值分别为0.05毫米或0.02毫米。游标原理是法国人P.韦尼埃于1631年提出的。它常用于长度测量工具的长度和角度的细分读数机构中。
主要种类
主要有游标卡尺、带表卡尺和电子数显卡尺三种。 ①游标卡尺。利用游标原理细分读数的尺形手携式通用长度测量工具，主要用于测量内径,外径,阶梯和深度等。测量时，量值的整数部分从主尺上读出，小数部分从游标尺上读出。游标原理是利用主尺上的刻线间距（简称线距）和游标尺上的线距之差来读出小数部分。有0.02mm、0.05mm和0.1mm三种小读数值。 ②带表卡尺。以精密齿条、齿轮的齿距作为已知长度，以带有相应分度的指示表作为放大、细分和指示部分的大形手携式长度测量工具。带表卡尺能解决游标卡尺的读数误差问题 。常见的小读数值有0.01mm和0.02mm两种。 ③电子数显卡尺。采用容栅、磁栅等测量系统，以数字显示测量示值的长度测量工具。常用的分辨率为0.01mm，允许误差为&plun;0.03mm/150mm。也有分辨率为0.005mm的高数显卡尺，允许误差为&plun;0.015mm/150mm。还有分辨率为0.001mm的多用途数显千分卡尺（这是安一量具的，只有他们能够生产），允许误差为&plun;0.005mm/50mm。由于读数直观、清晰，测量效率较高。 另外，还有各种非标的卡尺，如测量沟槽深度的带钩深度卡尺、测量齿轮厚度的齿厚卡尺、测量物体高度的高度卡尺和测量焊接质量的焊缝卡尺（焊缝规）等。
一 . 卡尺的基本知识
卡尺是一种用来测量外尺寸和内尺寸 . 肓孔 . 阶梯 , 高度差及凹槽等相关尺寸或距离的量具 . 具有多种测量功能 , 根据其结构与功能可分为 : 游标卡尺 , 数显卡尺 , 带表卡尺 , 深度卡尺 , 高度卡尺和特种卡尺
1. 游标卡尺是利用游标原理对两测量面相对移动分隔的距离进行读数的丈量用具 . 简称卡尺或普通卡尺 . 具有四个功能 :1. 外尺寸测量 2. 内尺寸测量 3. 深度和高度尺寸测量 4. 用於划直线和平行线 , 有时也称四用卡尺 . 游标卡尺分为三个类型 , Ⅰ型 , Ⅱ型 , Ⅲ型卡尺 .
其结构部件主要有内量爪 , 外量爪 , 深度丈量杆 , 紧固镙丝 , 主尺框和游标尺框等 .
Ⅰ型卡尺如下 :
Ⅱ型卡尺与Ⅰ型卡尺在结构上没有区别 , Ⅱ型卡尺没有深度测量杆 . 其情形如下 :
Ⅲ型卡尺与Ⅰ , Ⅱ型比拟除了没有深度丈量杆外 , 而且还没有内量爪 .
2. 带表卡尺 : 利用机械传动系统 , 将两测量面的相对移动转变为指示表指针的回动 , 并借助尺身标尺和指示表对两测量面相对移动所分隔的距离进行读数的丈量用具 . 与游标卡尺比较只有主标尺没有副标尺 , 其副标尺所显示的数字通过指示表盘表示出来 , 带表卡尺分为两种类型 : Ⅰ 型和 Ⅱ 型 Ⅰ 型带表卡尺同Ⅰ型游标卡尺相似 , 指示表代替了副游标尺 .
其形状如下 :
Ⅱ型带表卡尺在 Ⅰ型的基础上没有了深度丈量杆 .
3. 数显卡尺 : 利用电子丈量 , 数字显示的原理 , 对两测量面相对移动分隔的距离进行读数测量的用具 , 机 - 电 - 光一体化的产品 . 尺身上已经没有刻度值作为读数的依据 , 有三部门组成 , 1. 机械尺身 2. 定栅尺 3. 电子部件 , 机械尺身是利用游标尺的尺身结构 . 其一共有四种类型 :
Ⅰ型数显卡尺除了显示方式不同以外 , 其余同游标尺一样 ,
Ⅱ型卡尺没有深度测量杆
Ⅲ 型数显卡尺和Ⅳ型数显卡尺都在外测量爪上做了的改变 , 根据不同丈量的要求 , 改
娈了外量爪的形状
Ⅳ型数显卡尺同Ⅲ型比拟

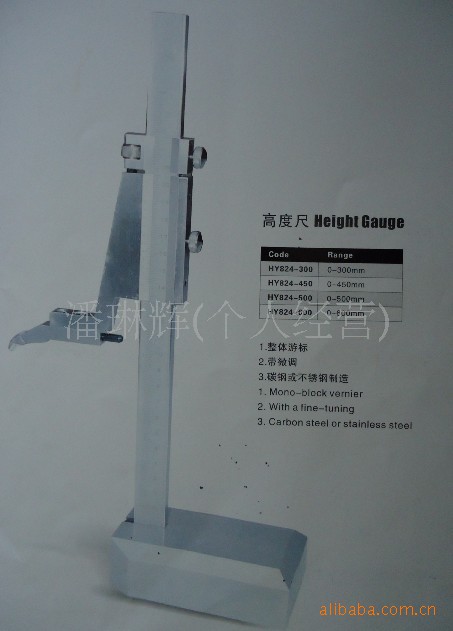

4. 高度卡尺 , 简称高度尺 , 由於其机理与卡尺类同 , 均分为高度游标尺 , 带表高度尺和电子数显高度尺三类
高度游标尺是利用游标原理对装置在尺框上的划线量爪工作面 , 或者丈量头与底座工作面相对移动分隔的距离进行读数的丈量用具 .
带表高度尺是利用机械传动系统 , 将装置在尺框上的划线量爪工作面与底座平行面的
相对移动分隔的距离进行读数的丈量用具
电子数显高度尺是利用电子丈量 , 数字显示原理 , 对装置在尺框上的划线量爪工作面相结
移动分离的距
5. 深度卡尺是一种测量部品台阶或台阶差的卡尺 .
游标深度尺是利用游标原理对尺框丈量面和尺身相对移动分隔的距离进行读数的丈量用具 .
电子数显深度尺是利用电子丈量 , 数字显示原理 , 对尺框丈量面和尺身相对移动分隔的距离进行读数的丈量用具 .
带表深度尺是利用机械传动系统 , 将两测量面的相对移动转变为指示表指针的回动 , 并借助尺身标尺和指地表对两测量面相对移动所分隔的距离进行读数的丈量用具 :
6. 卡尺是为了满足的要求进行设计的卡尺 , 没有的样式和结构下面是一些用途的卡尺
二 . 千分尺的 基本知识
游标原理是卡尺的基本原理 , 而螺旋副原理是 千分尺的 基本原理 , 由螺旋副原理构成的测
微头 , 利用测微头构成各式各样用途的千分尺 , 所谓的测微头是利用螺旋副原理 , 对丈量螺杆轴向位移量进行读数并备有安装部位的丈量用具 .
测微头分为机械式和数显式两大类
