| 应用范围 | 测量 | 种类 | 电压互感器 |
| 品牌 | 上海华通互感器有限公司 | 型号 | JDJJ2-35 |
| 封装形式 | 其他 | 绕线形式 | 多层平绕式 |
| 导磁体性质 | 磁芯 | 磁芯形状 | E形 |
| 工作频率 | 中频 | 安装方式 | 立式 |
概述
本产品为单相油浸式电压互感器，适用于额定频率50Hz、额定电压35kV交流配电系统中作电流、电能测量和继电保护用。产品合GB1207-2006《电压互感器》标准。
使用环境条件
1．海拔不过1000m；
2．环境温度：-25℃~40℃；
3．空气相对湿度＜85%（20℃时）；
5．大气中无严重影响互感器缘的污秽、腐蚀性和性介质。
主要技术参数
1．额定电压：35000/V；额定二次电压：100/V；剩余电压绕组额定电压：100/3V；
2．二次绕组额定输出及相应的准确级次：0.2级 60VA、0.5级 100VA、1级 200VA、3级 300VA；
3．限输出：600VA
4．剩余电压绕组：100VA6P级；
5．额定缘水平：40.5/95/185kV；
6．工频耐受电压：95kV
JDJJ(F)2-35(JDXN(F)2-35)单相-油浸式高压电压互感器概述
本型电压互感器为单相三绕组油浸户外式产品。适用于交流50Hz、35KV中性点不直接接地的电力系统中，供继电保护和信号装置的电源用。

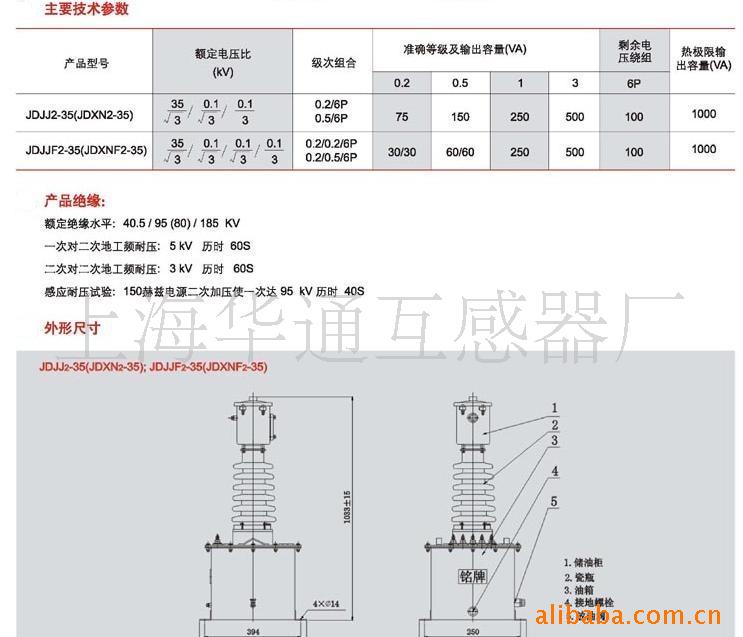

技术参数
| 型号 | 额定电压(V) | 二次绕组额定容量(VA) | 限输出VA) | 绕组连接 组标号 | |||||
| 绕组 | 二次绕组 | 剩余电压绕组 | 0.5 | 1 | 3 | 6P | |||
| JDJJ2-35 | 35000/√3 | 100/√3 | 100/3 | 150 | 250 | 500 | 100 | 1000 | 1/1/1-12-11 |
电流互感器部分型号：（我们提供定做，非标互感器）
LZZBJ9-10、LZZBJ9-10A、LZZBJ9-10B、LZZBJ9-10C电流互感器、
LZZB1-10、LZZBJ-10、LZZJ-10、LZZQB6-10、LZZBJ9-10、电流互感器
LZZBJ18-10、LZZBJ71-10、LZZB8-10、LZZBJ6-10；
LZZBJ9-12(AS12/150b/2s)型电流互感器；
LM-6、LM-10、LMCD-10、LMZ1-10、LMZJ1-10Q电流互感器
LMZD2-10、LMZD-20、LMZB6-10、LMZBJ-10型电流互感器；
LA-10；LAJ-10Q；LAZBJ-10型电流互感器；
LFZ1-10、LFZB8-10、LFS-10、LFC-10、LFCD-10、LFSQ-10Q、LF-10型电流互感器；
LQZBJ-10、LQJ8-10、LQJ-10、LQJC-10电流互感器；
LZJ8-10、LZJC8-10、LZJC-10； LZX8-10、LZX-10型电流互感器；LDC-10、LDCQ-10；LDJ-10Q/210、LDZJ1-10、LZZBJ8-10型电流互感器；
LJWD1-10、LB-10、LBZ-10型电流互感器；
LZZW-10； LZZB7-35、 LZZBJ9-35、LZZBJ71-35；LDZB8-35、LCZ-35Q型电流互感器；
LZZBW-10、12、35型干式电流互感器；
LCWD1-35、LABN1-35、LB6-35、LABN6-35、LB-35、LJWD-35型电流互感器
