应用范围 | 测量 | 种类 | 电压互感器 |
品牌 | 国产 | 型号 | JSZK(F)-6、10G1(A、B) |
封装形式 | 环氧树脂电感 | 绕线形式 | 多层平绕式 |
导磁体性质 | 铁芯 | 磁芯形状 | 环形 |
工作频率 | 中频 | 安装方式 | 小型固定式 |
品质因数Q | 100 | 电感量 | 200(mH) |
额定电流 | 50(mA) | 分布电容 | 100(F) |
1、概述:
JSZK、JSZKF-6、10G1型电压互感器由于在Y接三相电压互感器中性点串有序PT,把铁磁谐振下的正序磁通和序磁通分别由三磁路和单磁路分开,加之选用了低磁密,因而能消除铁磁谐振现象;即使系统发生了百的单相接地故障,本互感器仍可长期运行而不会烧毁。此时保护绕组产生100V电压使接地继电器动作。
本型电压互感器适用于交流50Hz、额定电压10KV以下的电力系统中户内装置作线、相电压、功率测量、电能计量及继电保护用。
2、结构:

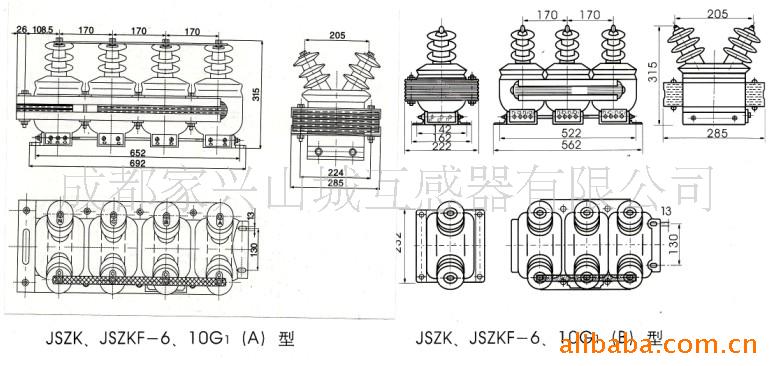

本型电压互感器为半浇注式,结构紧凑,气候实用;互感器铁芯为芯式结构,采用优质冷轧硅钢片叠装而成;绕组采用环氧树脂浇注缘,三相由铁芯组装成一体,绕组为全缘。根据组合方式本产品分为A型和B型,A型为整体式结构,B型为分体式结构。
3、技术水平:
⑴额定缘水平:7.2/32/60KV(6KV)、12/42/75KV(KV);
⑵额定频率:50Hz;
⑶负荷功率因数:COSΦ=0.5(滞后);
⑷表面爬电距离:280mm;
⑸其他技术参数见表:
