| 品牌 | 万濠 | 型号 | CPJ-4025W |

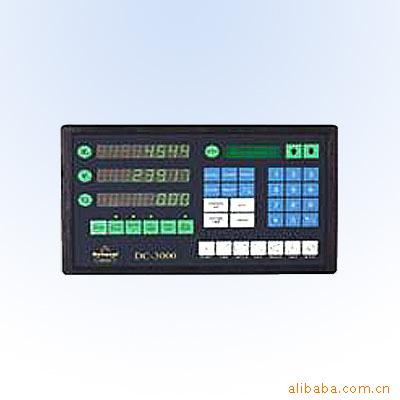

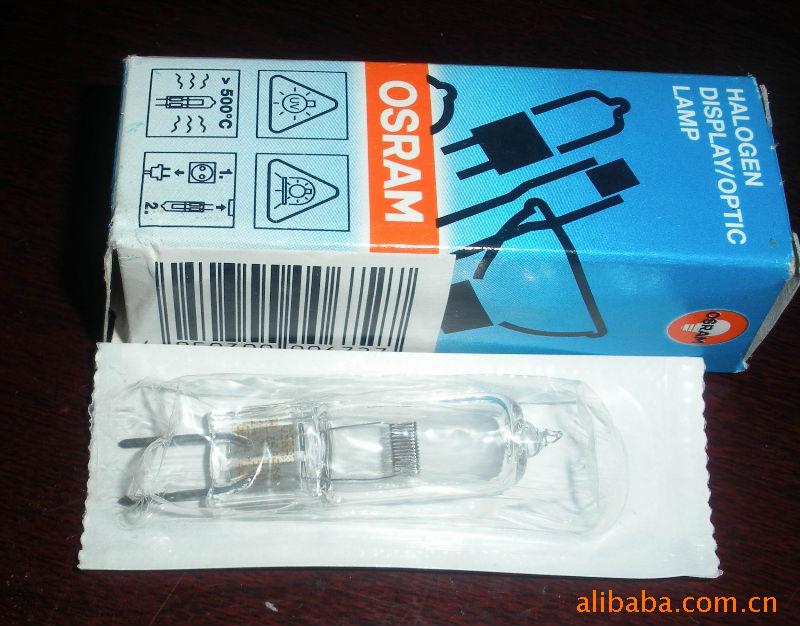

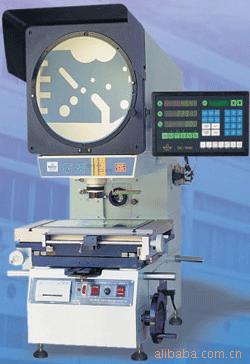

商品描述： CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 工 作 台 工作台尺寸（mm） 450X200 X坐标行程(mm） 250 Z坐标行程（mm） 150 Y坐标行程（mm） 100(调焦) 摆动范围 （mm） &plun;15º X、Z轴数显分辨率 0.5μm 坐标测量示值误差(μm) ≤（4+L/25）（L为被测长度，单位：mm） 外形尺寸 长X宽X高（mm 1215X646X1210 仪器重量 单位：kg 240 投影屏 投影屏尺寸（mm） Ø400 投影屏旋转范围 0~ 360º 旋转角度数显分辨率 1 ′ 或0.01 º 物 镜 放大倍率 5X(选) 10X（标） 20X（选） 50X（选） 100X（选） 物方视场(mm) Ø80 Ø40 Ø20 Ø8 Ø4 工作距离(mm) 93.7 103.9 95.1 65.7 35.0 数据处理系统 DC-3000多功能数显表 全中文显示 可做多点采样 坐标旋转点、线、圆、距离、角度测量 仪器照明 24V/150W 卤素灯 反射 21V/150W卤素灯（双光纤照明） 仪器电源 110V/220V（AC） 50/60HZ 总功率400W 仪器配件 微型打印机（选）光学寻边器（选）M2D软件（选）等——详细请见投影附件说明 建议放置台 载重需≥350kg,尺寸（长X宽X高）1100X550X500(mm)产品用途 产品特点 CPJ-4025W 卧式投影仪具有稳定的机械和高的放大倍率。可将被测量工件的轮廓、截面和表面形状正确的成像到投影仪屏上，适于刀具、齿轮、螺纹、弹簧轮廓形状的观察与测量。 技术规格参数
