| 类型 | 在线激光/光电测宽仪 | 品牌 | 中原光电 |
| 型号 | JGC-C3 | 测量范围 | 4-12（m） |
| 测量 | -2-+2（mm） | 适用范围 | 中厚板厂的定尺剪切、成品检验 |
应用场合：
JGC-C3型激光自动测长剪切装置是用于热轧中厚板生产线在线连续测量板材长度的非接触式精密测量控制设备，它克服了常规测量控制方式的缺陷，具有、测量准确、实用和定尺非定尺板均可使用等的优点，可地测控环境。生产效率、成材率和产品质量。
主要技术指标
⑴ 长度测量范围：4-12m(可根据厂方要求设计)；
⑵ 宽度测量宽度：1.5-5m(可根据厂方要求设计)；
⑶ 测量：&plun;2mm 控制剪切：0-10mm；
⑷ 被测钢板表面温度：≤500℃；
⑸ 数据采集速度：200Hz；
⑹ 通讯接口：RS-422；
⑺ 数输距离：≤300m；
⑻ 设备供电电源：～220V&plun;10%/5A；
⑼ 控制钢板对准时间：≤10s；
⑽ 辊道自动控制系统的性能指标：
① 控制停车剪切：≤8mm；
③ 频率调整范围：0.5-50Hz；
④ 频率分辨率：0.01Hz；
⑤ 额定输入交流电压：380V&plun;10% 50Hz&plun;10%；
⑥ 额定输出交流电压：380V(与输入电压对应)；
设备工作原理简述
激光自动测长剪切装置的工作原理包括激光自动测长剪切装置工作原理、激光测宽仪工作原理、变频控制系统工作原理等。
激光自动测长剪切仪的工作原理如下：激光自动测长剪切装置实时检测钢板头部距离成品剪剪的长度，然后将测量的数据实时传送给计算机终端。计算机终端根据控制数学模型计算出实时的运行速度和给定的频率值，同时通过控制系统控制变频器的运行频率。当钢板到达剪切位置时计算机发出停止运行的命令，变频器控制辊道停止运行。计算机发送压紧装置动作命令。人工控制剪切，计算机根据剪切信号采集钢板的长度和宽度数据。同时传送给成品台显示。

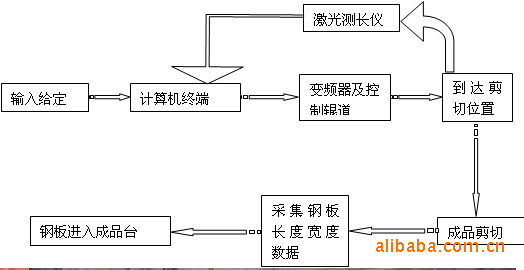

下面给出控制工作原理图。
主要功能描述：
Ø 设备的运行、检修不影响正常的生产运行；
Ø 自动测量钢板的长度；
Ø 自动控制辊道运行；
Ø 自动计算钢板的控制公差；
Ø 自动计算钢板温度修正值；
Ø 自动根据需要计算分段剪切数；
Ø 自动记录、上传剪切钢板记录。
设备标准配置：

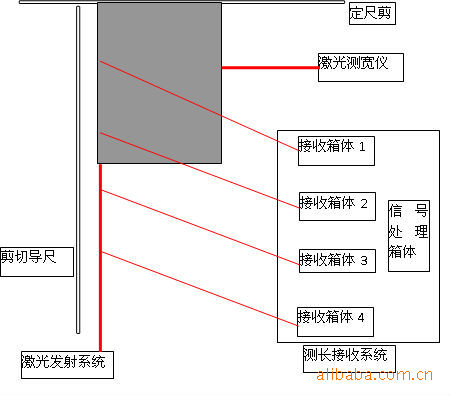

激光自动测长剪切装置包括激光发射箱体、光学信号接收箱体、信号处理箱体、变频控制柜、计算机控制柜、操作工操作盘等部分组成。
