| 品牌 | 怡信 | 型号 | EVNC3020/4030 |
| 分辨率 | 分辨率：0.001mm（mm） | 测量行程 | 300*200*200mm /400*300*250mm（mm） |
| 放大倍率 | 实物到17′荧幕1024×768像素） | 操作方式 | 程序控制 |
| 测量 | （3+L/200）um | 外形尺寸（长*宽*高） | 120*72*160cm / 120*72*160cm（mm） |
一、基本功能：
公/英制转换
/相对坐标转换
两点间的距离
两线间的平均距离
两点/多点求线
两圆心距离
三点求弧
度/度分秒转换
坐标转换
两线间的夹角
点线间的距离
三点/多点求圆
圆线距离
二、功能
1.量测工件无需调节摆正，软件提供座标摆正
2.调节CCD参数设定，自适应力
3.利用影像工具快速进行2D轮廓边界点扫描
4.自动抓取基本几何轮廓边界，直接拟合成线、圆、弧
5.提供直线度、圆度、平行度分析，进行之品质检验
6.去除毛边，以正确取得量测数据
7.量测工件图形化、数据化显示输出，转成WORD (.doc) 、EXCEL (.xls)
8.直接输出.DXF格式，与AutoCAD、Pro/e等其它CAD/CAM无缝联接
9.Z轴自动对焦功能.
10.具有简易数控量测（带逻辑记忆）自动扫描、自动测量功能

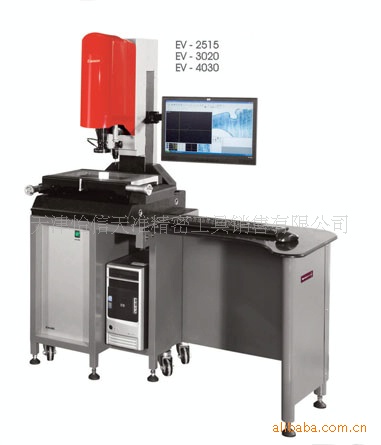

EV系列NC型影像量测仪配置：
● 主机
EV NC系列机身 1台
影像仪工作台 1张
● 电脑
主机 1台
显示器 1台
键盘 1只
鼠标 1只
● 配件
影像卡 1片
U线 1条
安装光盘 1片
使用手册 1本
电源控制器 1个
EV系列NC型影像量测仪技术参数：
(X/Y/Z)量测行程（mm） ： EV3020(NC) 300mm×200mm×200mm
EV4030(NC) 400mm×300mm×250mm
分辨率：0.001mm
X/Y/Z轴线性： &plun;( 3+L/100 )μm ( 在20 ℃ 时)
影像系统：高解析彩色摄影头
物镜：高解析 Telecentric Lens
可调倍率: 0.65×- 4.5×
放大倍率：实物到17′荧幕1024×768像素）
照明系统： 表面:可调LED环形光
轮廓: 可调LED底部光
机台基座：高花岗岩平台
驱动方式：DC马达控制
传动方式：光杆传动＋双导轨
操作方式：遥杆/程序/鼠标自动控制
量测软件：光学视觉量测软件EV
电源：AC 220&plun;5V、50Hz
使用环境：温度 20&plun;3 ℃
湿度35%-65%
