二次元测量仪

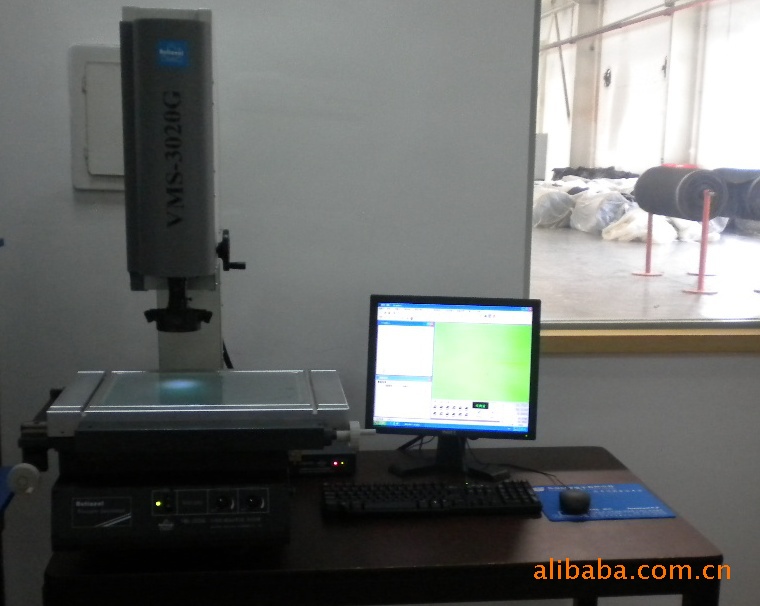

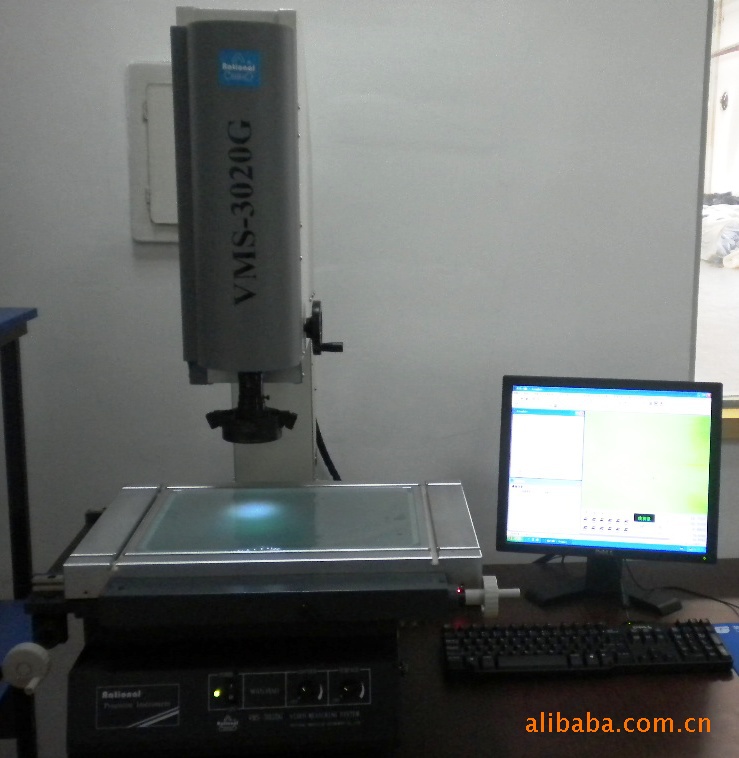

VMS-3020G二次元测量仪 苏州影像测量仪 苏州万濠影像仪 万濠影像仪 影像仪 2.5次元 全自动影像仪 收到影像仪 详细信息二次元仪器用途:
本产品仪器适用于以平面测量为目地的制造加工业,机械、电子、仪表、五金、钟表、塑胶、
模具等行业.
仪器特点:
仪器采用日本原装1/2"彩色CCD,变焦物镜与十字线发生器作为测量自动检测系统;
有二座标工作台,光栅尺与数据处理及测量系统;
仪器具有多种数据处理,显示,输入,输出功能,是工件无需摆正系统可以自动进行坐标摆正;
仪器具备RS232界面,与电脑连接后,采用专门测量软件可对测绘图形进行处理及输出;
仪器功能:
多点测量点、线、圆、弧、椭圆、矩形、测量,坐标平移和坐标摆正,测量效率.
组合测量、中心点构造、交点构造、中点构造、线构造、圆构造、角度构造.
集指令,同一种工作批量测量更方便,测量效率;测量结果数据可输出AutoCAD和ExceL中,进行
统计分析,可输出简单的Xbar-S管制图,求出Ca等各种参数; 产品名称： 万濠二次元,万濠2.5次元,2.5次元测量仪
品牌台湾万濠型号VMS-2010G分辨率0.001（mm）测量行程200*100（mm）放大倍率变焦物镜倍率 0.7 ～ 4.5X操作方式鼠标自动控制测量≤ （3+L/75)um外形尺寸（长*宽*高）756 х 540 х 860 756（mm）
台湾万濠影像测量仪系列产品VMS 系列标准型 1/3"彩色CCD摄像机变焦物镜倍率 0.7 ～ 4.5X 配合电子影像寻边,操作简便, 减少瞄准误差 仪器用途仪器适用于以二坐标测量为目的的应用领域,机械、电子、仪表、塑胶等行业广泛使用.特 点★ 仪器采用彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统; ★ 由二坐标工作台、光栅尺与DC-3000电箱组成数字测量及数据处理系统;★ 仪器具有多种数据处理、显示、输入、输出功能,是工件摆正功能实用;★ 仪器备有RS232接口,与计算机连接后,采用专门测量软件M2D可对测绘图形进行处理及输出仪器型号 VMS-1510G VMS-2010G VMS-2515G VMS-3020G VMS-4030G工作台 金属台呎寸(mm) 354 ×228 404 ×228 450 ×280 500 ×330 606 ×466玻璃台呎寸(mm) 210 ×160 260 ×160 306 ×196 350 ×280 450 ×350运动行程 (mm) 150 ×100 200 ×100 250 ×150 300 ×200 400 ×300仪器重量( kg )外形尺寸(长)х(宽)х(高) mm 756 х 540 х 860 756 х 540 х 860 720 х 950 х 1020测量与瞄准系统摄影机: 彩色1/3"CCD摄影机显示器 : 15 英寸彩色显示器变焦物镜倍率: 0.7~4.5X工作距离 : 108mm视频总倍率: 40~255X物方视场 : 7~1.1mm双十字线发生器 数显分辨率 : 0.001mmZ轴升降: 150 mmX\Y坐标测量示值误差≤ （3+L/75)umL为被测长度(单位：mm)；照明: 表面光源与光源均用LED , 亮度可调电源: 220V(AC) , 50HZ , 30W仪器标准配置及选购件 ( 0.5X附加镜 , 2X附加镜 , 配备0.5X镜筒 )仪器配件 1X镜筒 (标准配备) 0.5X镜筒(选购)工作距离(mm) 变焦镜 0.7X~4.5X 0.7X~4.5X附加镜 视频倍率 物方视场(mm) 视频倍率物方视场(mm) 0.5X (选) 20X～128X 14～2.2 10X～65X 28～4.4 189标准配置 40X～255X 7～1.1 20X～130X 14～2.2 108 2 X (选) 80X～510X 3.5～0.6 40X～260X 7～1.1 38
二次元测量仪-产品用途： |
