| 品牌 | HY | 型号 | VMS-1860 |
| 分辨率 | 0.0005（mm） | 测量行程 | 150*100（mm） |
| 放大倍率 | 50~250X | 操作方式 | 鼠标自动控制 |
| 测量 | (3 L/200）um | 外形尺寸（长*宽*高） | 600*550*920（mm） |
仪器用途
影像工具显微镜是一种集软件、光、机、电一体的高，率的显微测量仪器。它被广泛应用于电子元件、精密模具、精密刀具、弹簧、塑胶、橡胶、油封止阀、照相机件、汽车件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量。测量螺纹节距、外径、牙角、尺形及切削刀具等工件的尺寸或对外形轮廓进行显微放大测量，检验工件的表面状况。测量角度，长度等。另外还可以作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的的各种精密加工业。是计量室，实验室以及生产车间的计量检测设备之一。
仪器特点

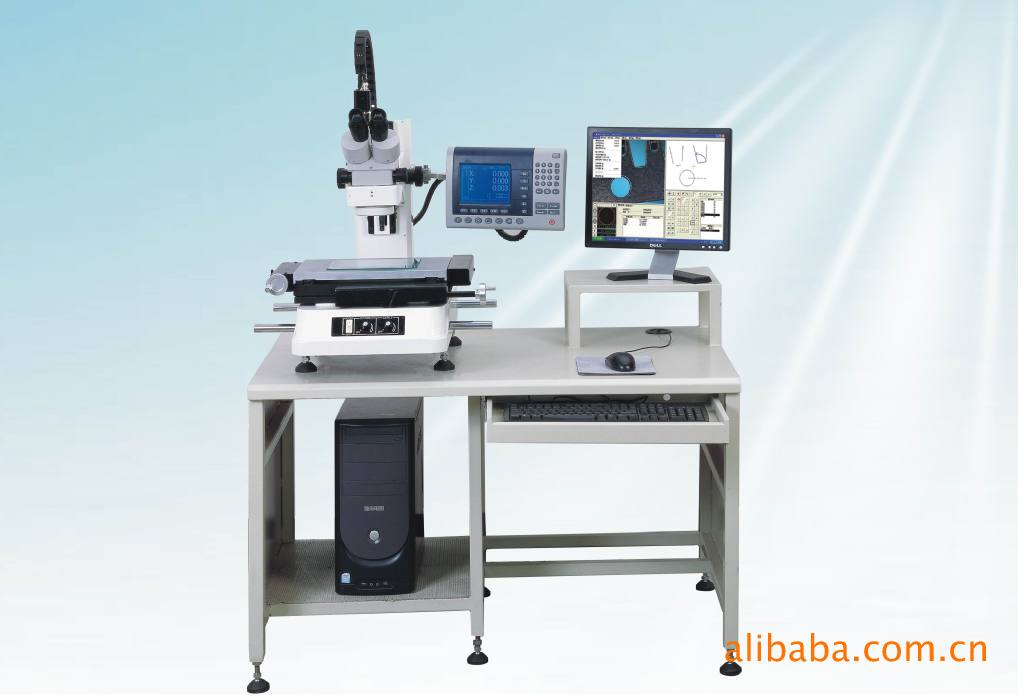

VMS-1860 工具显微镜行程是150×100mm，VMS-1960工具显微镜行程是200×100mm具有多种数据测量、显微放大、显示输入和输出等数据处理功能。采用精细数字彩色CCD摄像装置(带C-mount接口),能输入输出测量结果,数据和存取图象、能适合不同用户的要求。可采用图形窗口的测量软件M2D-AT进行自动寻边操作，无需编程，只要鼠标点击即可测量，简单方便易行。
目视系统 影像系统 物镜放大倍数 物镜放大倍数 1X 、3X( 标配 ) 、5X 1X 、3X( 标配 ) 、5X 目镜放大倍数 10X( 单、双目同 )( 选 ) 1/3"CCD 总放大倍数 10X-50X 50X-250X 物镜放大倍数误差 放大率误差≤0.08% 影像分辨率 640*480 工作台行程(mm) X=150(200) Y=100 Z=150(调焦) X、Y、Z、向分辨率 0.001mm 坐标示值误差(μm) X、Y(3+L/50） 照明光源 24V/20W卤素钨灯 反射照明光源 12V LED环形灯及带激光点反射照明 影像系统可选配国产CCD或日本原装CCD.可选配测量软件
