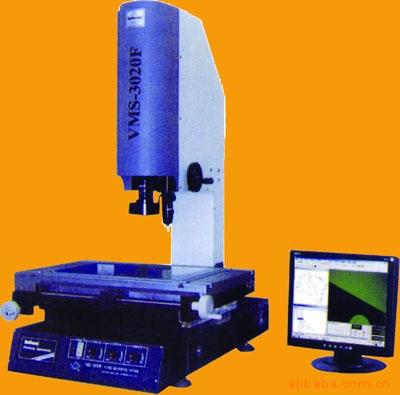

| 品牌 | 万濠 | 型号 | VMS-3020 |
| 分辨率 | 0.0005（mm） | 测量行程 | 300*200（mm） |
| 放大倍率 | 190X | 操作方式 | 遥杆控制 |
| 测量 | 0.0005 | 外形尺寸（长*宽*高） | 760x600x900（mm） |
产品用途
该仪器适用于以二座标测量为目的应用领域,在机械,电子,仪表,塑胶等行业广泛使用。
产品说明：
1/2＂彩色CCD摄像机变焦物镜倍率0.7~4.5X
规格参数：
| 仪器型号 | VMS-1510F | VMS-2010F | VMS-2515F | VMS-3020F | VMS-4030F | |
| 工 作 台 | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |
| 210×160 | 260×160 | 306×196 | 350×280 | 450×350 | ||
| 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | ||
| 仪器重量（kg） | 100 | 110 | 120 | 140 | 240 | |
| 外型尺寸:长X宽X高mm | 540x560x850 | 760x600x900 | 970x670x940 | |||
| 测量与瞄准系统 | 摄像机：彩色1/2"CCD摄像机 显示器：17英寸彩色显示器 双焦物镜倍率(美国NITAR)：0.7~4.5X 工作距离：92mm 电视总倍率：30~190X 物方视场：10.6~1.6mm 双十字线发生器 数显解析度：0.0005mm | |||||
| ◆ Z轴调焦升降：150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm) ◆ 照明：表面光源与光源均用LED，亮度可调 电源：220V（AC），50HZ，30W | ||||||
仪器标准配备及选购件(0.5X附加镜,2X附加镜,配备0.5X镜筒)
| 仪器配件 | 1X镜筒(标准配备) | 0.5镜筒(选购) | |||
| 双焦镜 | 0.7X~4.5X | 0.7X~4.5X | |||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | 工作距离(mm) |
| 0.5X(选) | 15X~95X | 20~3.2 | 7.5X~48X | 40~6.4 | 175 |
| 标准配备 | 30X~190X | 10~1.6 | 15X~95X | 20~3.2 | 92 |
| 2X(选) | 60X~380X | 5~0.8 | 30X~190X | 10~1.6 | 36 |
