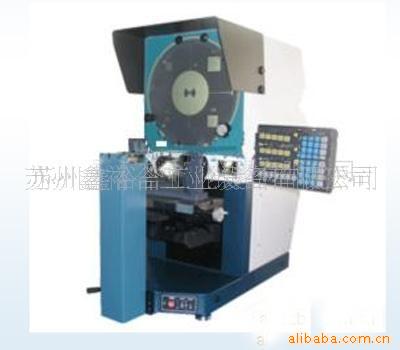

| 类型 | 卧式投影仪 | 品牌 | 贵阳新天 |
| 型号 | JT25 φ350 | 投影方式 | 正投 |
| 分辨率 | 0.001 | 功率 | 220（w） |
| 投影画画尺寸 | 300（cm） | 重量 | 138（kg） |
产品特点
产品结构通用，外形美观，操作方便；
工作台升降传动采用V型直线导轨，传动轻便、舒适；
透反射照明强度分高低两档可调，适应于不同工件的测量要求；
光学系统品质优良，物镜成像清晰，放大倍率准确；
反射照明采用光纤传输，体积小、照度高，使用方便；
工作台选用铸铝加工，重量轻；
仪器测量高，性能稳定。
产品用途
本仪器是光、机、电、算一体化的精密测量仪器，广泛地应用于机械制造业、仪器仪表业、钟表行业和电子行业等有关厂矿的计量室和车间，能地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和件。
技术参数
投影屏
投影屏尺寸：φ350mm
投影屏旋转范围：0°～360°
旋转角度显示当量：1′
旋转角度准确度：4′
工作台
工作台尺寸（mm）：400×150
Ｘ坐标行程（mm）：0～200 显示当量0.001mm
Ｙ坐标行程（mm）：0～80（调焦）
Ｚ坐标行程（mm）：0～150 显示当量0.001mm
Ｘ、Ｙ坐标测量准确度：
（3+L/75）μm，其中L为被测长度，单位mm
工作台承重：15kg
照明光源 照明：24V、150W卤钨灯
反射照明：24V、150W卤钨灯(带反射杯)
物镜
放大倍率 | 10× | 20× | 50× | 100× |
物方线视场（mm） | φ35 | φ17.5 | φ7 | φ3.5 |
物方工作距离（mm） | 88.376 | 81.375 | 54 | 44.9 |
放大率误差：0.08％
环境要求：
室温：20℃&plun;5℃
相对湿度不应过60%
仪器外形尺寸（mm）：
687×443×942
仪器重量：150kg
电源说明：仪器额定电压为220V/110V
频率50HZ/60HZ，额定功率440W
数显表功能：
多点采集确定直线和圆
各几何元素预置设定
以组合方式确定各几何元素
具有坐标旋转、平移功能
Z轴可设定为传感器长度或编码器角度值
坐标、直角坐标转换功能
具有误差修正功能
RS232输出功能
打印页面输出功能
停电记忆功能
各几何元素可储存、调用
