| 类型 | 图像显微镜 | 品牌 | 江环 |
| 型号 | XQF | 仪器放大倍数 | 1000X |
| 目镜放大倍数 | 10X | 物镜放大倍数 | 100X |
| 重量 | 6000（g） | 适用范围 | 工厂、学校 |
| 装箱数 | 1 |

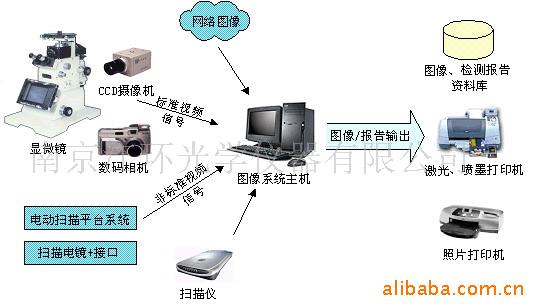

金相图像分析仪可与光学显微镜（包括显微镜）配接、对显微图像实行快速定量测量、多种金相分析软件对金相试样进行评级。
《金相检验软件系统》模块清单
检验类别 | 模块名称 | 功能说明 |
1、金属平均晶粒度 | 【001】金属平均晶粒度测定 … GB 6394-2002 | 自动评级 |
【010】铸造铝铜合金晶粒度测定…GB 10852-89 | ||
【019】珠光体平均晶粒度测定…GB 6394-2002 | ||
【062】金属的平均晶粒度评级…ASTM E112 | ||
【074】黑白相面积及晶粒度评级…BW 2003-01 | ||
【149】彩色试样图像平均晶粒度测定…GB 6394-2002 | 辅助评级 | |
【304】钨、钼及其合金的烧结坯条、棒材晶粒度测试方法（面积法） | 自动评级 | |
【305】钨、钼及其合金的烧结坯条、棒材晶粒度测试方法（切割线法） | 自动评级 | |
【322】铜及铜合金_平均晶粒度测定方法…YS/T 347-2004 | 自动评级 | |
【328】彩色试样图像平均晶粒度测定方法２ |
| |
2、非金属夹杂物显微评定 | 【002】非金属夹杂物显微评定…GB 10561-89 | 自动评级 |
【252】钢中非金属夹杂物含量的测定标准评级图显微检验法…GB/T 10561-2005/ISO 4967:1998 | ||
3、贵金属氧化亚铜金相检验 | 【003】贵金属氧化亚铜金相检验…GB 3490-83 | 自动评级 |
4、脱碳层深度测定 | 【004】脱碳层深度测定…GB 224-87 | 辅助评级 |
5、铁素体晶粒延伸度测定 | 【005】铁素体晶粒延伸度测定…GB 4335-84 | 自动评级 |
6、工具钢大块碳化物评级 | 【006】工具钢大块碳化物评级…GB 4462-84 | 自动评级 |
7、不锈钢相面积含量测定 | 【007】不锈钢相面积含量测定…GB 6401-86 | 自动评级 |
８、灰铸铁金相 | 【008】铸铁共晶团数量测定…GB 7216-87 | 自动评级 |
【056】贝氏体含量测定…GB 7216-87 | ||
【058】石墨分布形状…GB 7216-87 | 比较评级 | |
【059】石墨长度…GB 7216-87 | 辅助评级 | |
【065】珠光体片间距…GB 7216_87 | ||
【066】珠光体数量…GB 7216_87 | 自动评级 | |
【067】灰铸铁过冷石墨含量…SS 2002-01 | ||
【185】碳化物分布形状…GB 7216-87 | 比较评级 | |
【186】碳化物数量…GB 7216-87 | 自动评级 | |
【187】磷共晶类型…GB 7216-87 | 比较评级 | |
【188】磷共晶分布形状…GB 7216-87 | ||
【189】磷共晶数量…GB 7216-87 | 自动评级 | |
【190】基本组织特征…GB 7216-87 | 比较评级 |
