| 类型 | 光学显微镜 | 品牌 | 上光 |
| 型号 | 107JC |
用途特点

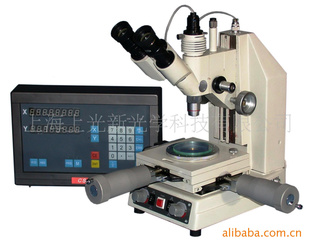

小型、多用途的数字式107J精密测量显微镜，结构紧凑、成像清晰、高，可作二维坐标的精密测量，及Z向的辅助测量（选配）。仪器带有可调光的落射、透射和辅助照明装置及多种滤色镜，给各种复杂形状的测量工作带来很大方便。
仪器可以选配二维测量计算机操作系统，对一些难以测量的，如：圆、弧、同轴、平行、相交、形状和位置关系及虚拟量等，都能够自动、快速地得出结果及输出（107JPC）。
技术规格
规格 | 技术参数 | |||||||||||||||||||||||||||||
光学系统 物目镜和放大倍率 |
| |||||||||||||||||||||||||||||
镜筒 | 双目镜筒：倾角45°瞳距和屈光度可调 升降范围：粗动90mm/微调2mm | |||||||||||||||||||||||||||||
测量工作台 | 150x150mm 测量范围X-Y：50x50mm | |||||||||||||||||||||||||||||
旋转平台 | 直径120mm 任意360°旋转 游标格值5′玻璃工作台Φ72mm | |||||||||||||||||||||||||||||
仪器主要尺寸 | 测量台面到物镜距离80mm | |||||||||||||||||||||||||||||
读数系统 | 107JA | 日本三丰Mitutoyo 数显测微手轮 分辨率0.001mm 公英制转换 | ||||||||||||||||||||||||||||
107JC | 光栅数显表 带数据输出 分辨率0.001mm 公英制转换 | |||||||||||||||||||||||||||||
测量 | 仪器示值误差±（1+L/25）μm L－被测件长度mm 包括测量误差和仪器系统误差/环境温度变化20ºC±3ºC | |||||||||||||||||||||||||||||
照明系统 | 透射、同轴反射和辅助照明12W/8V 可调光 带滤光片 | |||||||||||||||||||||||||||||
仪器包装规格 | 仪器重量15Kg 体积：325x262x220mm | |||||||||||||||||||||||||||||
仪器成套性
⑴ 仪器主体 | ⑷ 目镜/分划目镜 | ⑺ 工件压簧 | ⑽ 辅助光源 | ⒀ 国标电源线 | ⒃ 使用说明书 |
⑵ 双目镜筒 | ⑸ 读数系统 | ⑻ 透射光源 | ⑾ 滤色片 | ⒁ 包装木箱/附件箱 | ⒄ 产品装箱单 |
⑶ 平场物镜 | ⑹ 玻璃平台 | ⑼ 落射光源 | ⑿ 备用灯/保险丝 | ⒂ 出厂合格证 | ⒅ 三包服务卡 |
选配件
平场物镜PL/PLL | 2.5× 5× 20× 40× 50× 60× 80× 100× （其中有PLL长工作距） |
Z向测量装置 | 测量接口 千分表 （分辨率0.001mm/测量范围2mm） |
二维测量操作系统 | 二维数据采集处理器 二维测量系统软件 微机和打印机。 |
显微图像测量系统 | 图像适配镜 图像传感摄像机 图像捕捉卡 显微图像测量软件 微机和打印机。 |
