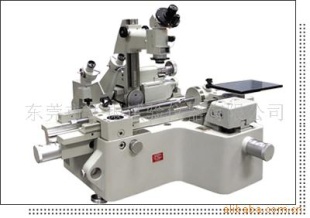

供应JX7工具显微镜

型号

JX7

JX7工具显微镜一、特点：优质铸铁底座，刚性好，不易变形。稳定，测量数据，使用简便。多种附件，性好，使用范围广。主显微镜可作&plun;12°偏摆，适用于螺旋状件的测量。测量准确，保养方便。 二、用途： 能测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各项参数。适用于机械制造业、精密工、模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造业、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所等，可对机械件、量具、刀具、夹具、模具、电子元件、电路板、冲压件、塑料及橡胶制品等进行质量检测和控制。其典型测量对象： 测量各种成型件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。 测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、大径、小径、螺距、牙型半角。 测量齿轮滚刀的导轨、齿形和牙形角。 测量电路板、钻模或孔板上孔的位置度，键槽的对称度等形位误差。 三、规格参数： 测量范围 纵向行程（mm）：0~200 横向行程（mm）：0~100 测角目镜角度分划范围：360° 角度分度值：1′ 螺纹轮廓目镜角度分划范围：&plun;7° 角度分度值：10′ 圆工作台角度分划范围：0~360° 角度分度值：30″ 工作台直径（mm）：φ213 分度头角度分划范围：0°~360° 角度分度值：1′ 主显微镜立柱倾斜范围：&plun;12° 角度分度值：30′ 平工作台尺寸（mm）：360×270 顶针间的夹持长度（mm）：700 顶针间能容纳的直径（mm）：φ100 高顶针架夹持夹紧长度（mm）：200 高顶针架能容纳的直径（mm）：φ250 测量准确度： （被测件与仪器温度差别不大于0.5℃,仪器室内温度20℃&plun;1℃） (1+L/100) μm,其中L为测量长度,单位: mm 物镜放大率、工作距离及视场直径：物镜放大率 总放大率 工作距离（mm） 视场直径（mm） 1× 10× ≈79 ≈φ20 3× 30× ≈69 ≈φ6.7 5 50× ≈49 ≈φ4 主要附件（含标配件及选购件）: 测角目镜 双像目镜 螺纹轮廓目镜 圆弧轮廓目镜 圆工作台 光学 圆分度头 高顶针架 测高装置 平工作台 V型支架 V焦杆 仪器主形外形尺寸（㎜）长×宽×高：1300×1250×800 仪器主机重量：450㎏（产品标配件以产品装箱单为准）
