| 品牌 | 华生 | 型号 | WRNK、WRMK、WREK、WRFK、WRCK、WRPK |
| 品种 | 普通型 | 分度号 | K、N、E、J、T、S |
| 测量范围 | -200～1000（℃） | 允差等级 | |
| 热响应时间 | ≤3 ≤5 ≤8 ≤12 ≤15（s） | 联接型式 | 多种可选择 |
| 外形尺寸 | 2000（mm） |
热电偶是一种感温元件，是仪表。它直接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应。两种不同成份的均质导体为热电，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。 在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表， 测得热电动势后，即可知道被测介质的温度。 热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿。 附：热电偶冷端补偿计算方法：从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度。 从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度 对于热电偶的热电势，应注意如下几个问题： 1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数； 2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关， 3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持，这进热电偶的热电势是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。
故障处理
热电偶输入产生故障判别法
按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号，接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。若仪表上排数码管显示不是发热体的温度，而显示“OVER”、“0000”或“000”等状况，说明仪表输入部位产生故障,应作如下试验：
A）把热电偶从仪表热电偶输入端拆下，再用任何一根导线把仪表热电偶输入端短路。通电时，仪表上排数码管显示值约为室温时，说明热电偶内部连线开路，应更换同类型热电偶。若还是以上所说的状况，说明仪表在运输过程中，仪表的输入端被损坏，要调换仪表。
B）把上述故障仪表的热电偶拆去，换用旁边运行正常的同种分度号仪表上接入的热电偶，通电后，原故障仪表上排数码管显示发热体温度时，说明热电偶内部连线开路，更换同类型热电偶。若还是以上所说的状况，说明仪表在运输过程中，仪表的输入端被损坏，要更换仪表。
C）把有故障的热电偶从仪表上拆下来，用万用表放在测量欧姆（R）*1档，用万用表两表棒去测热电偶两端，若万用表上显示的电阻值很大，说明热电偶内部连接开路，更换同类型热电偶。否则有阻值，说明仪表输入端有问题，应更换仪表。
2）按照仪表接线图接线正确，若仪表通电后，仪表上排数码管显示有负值等现象，说明接入仪表的热电偶“+”与“—”接错而造成的。只要重新调换一下即可。
3）接线正确仪表在运行时，仪表上排数码管显示的温度与实际测量的温度相差40ºC~70ºC。甚至相差更大，说明仪表的分度号与热电偶的分度号搞错。按热电偶分度号B、S、K、E等热电偶的温度（ºC）与毫伏（MV）值的对应关系来看，同样温度（ºC）的情况下，产生的毫伏值（MV）B分度号小，S分度号次小，K分度号较大，E分度号，按照此原理来判别。
安徽华生仪表线缆有限公司是一家集生产加工、经销批发的个体经营，单端电热管、工业电热管、温控仪表、热电偶是我公司的主营产品。安徽华生仪表线缆有限公司热诚欢迎各界前来参观、考察、洽谈业务。

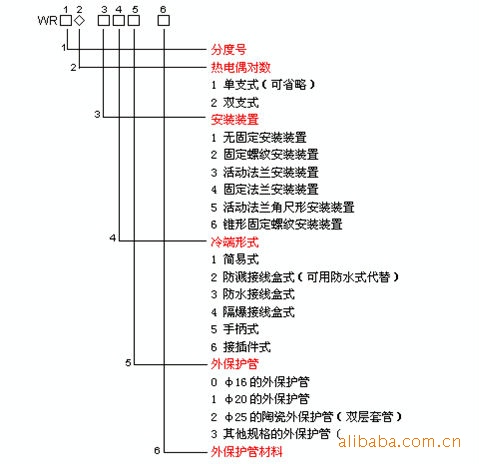

选型样本：
