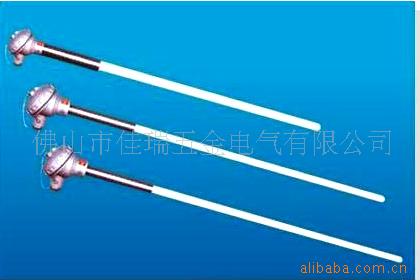

| 品牌 | 佳瑞 | 型号 | WRP-130 |
| 品种 | 铂铑 | 分度号 | S |
| 测量范围 | 0~1600（℃） | 允差等级 | 11 |
| 热响应时间 | 1（s） | 联接型式 | 无固定装置 |
| 外形尺寸 | 16*450（mm） |
一、概述WR系列热电偶是接触法测温中常见的温度检测仪表，它具有测温点小、测量高、响应时间短、结构简单、安装和维修方便等特点，是工业测温仪表中使用普遍的一种仪表。通常与二次仪表配合使用，测量和显示-200℃～1800℃范围内液体和气体介质的温度。二、工作原理将两条不同材料的导线的一端焊在一起(我们称之为热电偶)，当两端温度不同时，会在另一端产生热电势，这个热电势的大小只与导线的材质与两端的温度差有关，而与导线的长度和直径无关。通过测量这个热电势值的大小即可推算出两端的温度差和热电偶端的温度值。三、主要技术指标I. 型号及测温范围(参见附表1)II.热响应时间(参见附表2)III. 常温缘电阻 A.对于长度过1m的热电偶，常温缘电阻与长度的乘积应?100MW·m(100兆欧·米)。 B.对于长度不过1m的热电偶，常温缘电阻应?100MW。IV.热电偶长度的选择：通常热电偶的全长(L)=150mm+深度(l)，一般深度l可以选择150、200、250、300、400、500、750、1000、1250、1500、2000mm等推荐尺寸。V. 保护管的选择：工作温度在750℃以下时，一般选用不锈钢(1Cr18Ni9Ti)保护管，工作温度在750℃以上时，一般选择钢玉保护管。通常不锈钢保护管有?16mm和?20mm两种，钢玉保护管(俗称：瓷保护管)有?16mm、?20mm和?25三种。对于温度高于1200℃的使用环境，还可以选择双层钢玉保护管。VI. 安装方法：热电偶的感温元件一般装在热电偶的，因此要正确地选择长度和安装方式，使热电偶的感温元件处于正确的测温点。VII.订货：由于工业现场千差万别，佛山市通亚电工器材有限公司公司可以接受各种订货。如保护管的材料、长度、安装方式和一体化温度变送器(直接输出4~20mA DC信号)等。WR系列热电偶的选型型谱 附表1
| 编码 | 产 品 名 称 | |||||
| WR | WR系列工业温度传感器 | |||||
| 编码 | 传感器类型及材料 (选一项) | |||||
| R | 铂铑30-铂铑6 B分度号热电偶 测量范围：0~1600~1800℃ | |||||
| Q | 铂铑13-铂 R分度号热电偶 测量范围：0~1300~1600℃ | |||||
| P | 铂铑10 S分度号热电偶 测量范围：0~1300~1600℃ | |||||
| N | 镍铬-镍硅 K分度号热电偶 测量范围0~1200~1300℃ | |||||
| E | 镍铬-康铜 E分度号热电偶 测量范围：-200~750~900℃ | |||||
| F | 铁-康铜 J分度号热电偶 测量范围：-40~600~750℃ | |||||
| C | 铜-康铜 T分度号热电偶 测量范围：-200~350~400℃ | |||||
| 编码 | 可 选 项 | |||||
| 2 | 双 支 式 | |||||
| K | 铠装式 (应证明保护管直径，如?5、?6、?8、?10等) | |||||
| 编码 | 外壳安装固定形式 | |||||
| -0 | 无 外 壳 (传感器芯) | |||||
| -1 | 无 固 定 装 置 式 | |||||
| -2 | 固定螺纹式(典型尺寸:?16mm不锈钢保护管, M27×2) | |||||
| -3 | 活 动 法 兰 式 | |||||
| -4 | 固 定 法 兰 式 | |||||
| -6 | 固定螺纹锥形保护管 | |||||
| 编码 | 接线盒形式 | |||||
| 1 | 无 接 线 盒 式 | |||||
| 2 | 溅 式 接 线 盒 | |||||
| 3 | 水 式 接 线 盒 | |||||
| 4 | 隔 爆 式 接 线 盒 | |||||
| 5 | 腐 式 接 线 盒 | |||||
| 6 | 直 插 式 接 线 盒 | |||||
| 编码 | 保 护 管 直 径 (mm) | |||||
| 0 | ?16不锈钢保护管或钢玉保护管 | |||||
| 1 | ?20不锈钢保护管或?25双层钢玉保护管 | |||||
| 2 | ?10 | |||||
| 3 | ?8 | |||||
| 4 | ?7 | |||||
| 5 | ?6 | |||||
| 6 | ?5 | |||||
| WR N － 3 3 0 典型型号 | ||||||
