| 应用 | |
| 通常和显示仪表、记录仪表等配套使用。直接测量生产现场存在碳氢化合物等的0～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 | |
| |
特点 |
●多种爆形式，爆性能好；
●压簧式感温元件，振性能好；
●测量范围大；
●机械强度高，耐压性能好。 |
| |
工作原理 |
| 爆热电偶利用间隙隔爆原理，设计具有强度的接线盒等部件，将会产生火花、电弧和危险温度的部件都密封在接线盒腔内，当腔内发生时，能通过接合面间隙熄火和冷却，使后的火焰和温度传不到腔外，从而进行测温。 |
| | |
主要技术参数 | |
●产品执行标准
IEC584
GB／T16839－1997
IEC1515
／T5518－91
GB3836 | |
| | |
常温缘电阻 | |
●常温缘电阻
热电偶在环境温度为20&plun;15℃,相对湿度不大于80%,试验电压为500&plun;50V(直流)电与外套管之间的缘电阻
≥100MΩ.m。 |
| | |
测温范围及允差 | |
●测温范围及允差 | |
| 型号 | 分度号 | 允许误差与偶材等级 | | I级 | II级 | | 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | | WRN | K | &plun;1.5℃
&plun;0.004│t│ | -40～+375
375～1000 | &plun;2.5℃
&plun;0.0075│t│ | -40～+333
333～1200 | | WRM | N | &plun;1.5℃
&plun;0.004│t│ | -40～+375
375～1000 | &plun;2.5℃
&plun;0.0075│t│ | -40～+333
333～1200 | | WRE | E | &plun;1.5℃
&plun;0.004│t│ | -40～+375
375～800 | &plun;1.5℃
&plun;0.004│t│ | -40～+333
333～900 | | WRF | J | &plun;1.5℃
&plun;0.004│t│ | -40～+375
375～750 | &plun;1.5℃
&plun;0.004│t│ | -40～+333
333～750 | | WRC | T | &plun;1.5℃
&plun;0.004│t│ | -40-～+125
125～350 | &plun;1℃
&plun;0.0075│t│ | -40～+333
133～350 | | WRP | S | &plun;1℃
&plun;[1+0.003（t-1100）] | 0～+1100
1100～1600 | &plun;2.5℃
&plun;0.0025│t│ | 0～600
600～1600 |
|
●取证一览表 | |
| 爆级别 | 爆证号 | 机构 | | dIIB T4 | GYB96450 | NEPSI | | dIIB T4 | GYB96453 | NEPSI | | dII 5 | GYB98339 | NEPSI | | dII 5 | GYB97197 | NEPSI | | iaII6 | GYB99412 | NEPSI |
| 注：NEPSI爆系仪器仪表爆监督检验站。 |
●爆分组形式 | |
○电气设备类别
Ⅰ类——煤矿井下用电气设备
Ⅱ类——工厂用电气设备
○爆等级
爆热电偶的爆等级按其使用于性气体混合物间隙分为A、B、C三级。 |
| 类别 | 级别 | 试验间隙（MG）mm | | II | A | 0.9≤MG | | B | 0.5＜MG＜0.9 | | C | MG≤0.5 |
| |
○温度组别
爆热电偶的温度组别按其外露部分允许表面温度分为T1～T6。 |
| 温度组别 | 允许表面温度℃ | | T1 | 450 | | T2 | 300 | | T3 | 200 | | T4 | 135 | | T5 | 100 | | T6 | 85 |
| ●爆级别
EXdⅡ□T□
ExiaⅡ□T□
●护等级：IP65 |
| | |

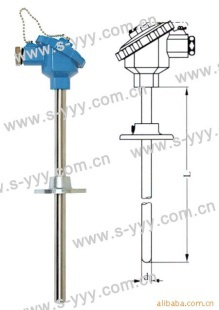

接线盒形式 | |
|
型号命名方法 | |
| | | | | | | | | | | | W | 温度仪表 | | | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | R | 热电偶 | | | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 感温元件材料 分度号 | M
N
E
F
C
P
Q
R | 镍铬硅-镍硅 N
镍铬-镍硅 K
镍铬-铜镍 E
铁-铜镍 J
铜-铜镍 T
铂铑10-铂 S
铂铑13-铂 R
铂铑30-铂6 B |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 偶丝对数 | 无
2 | 单支
双支 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 安装固定形式 | 1
2
4
5 | 无固定装置
固定螺纹
固定法兰
活络管接头式 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 接线盒形式 | 4 | 爆式 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 保护管直径 | 0
1 | Φ16
Φ12（Φ20） | |
|
|
|
|
|
|
|
|
| | 工作端形式 | G | 变截面 | |
|
|
|
|
|
|
| | | | W | R | N | 2 | —— | 2 | 4 | 0 | G | 典型型号示例 |
|
选型须知 | |
1）型号
2）分度号
3）爆等级
4）等级
5）安装固定形式
6）保护管材质
7）长度或深度
例A：爆热电偶，K型，固定螺纹M27&tim;2，隔爆等级dIIBT4级，保护管316L长度450mm，深度300mm。
WRN-240，K，L=450&tim;300，M27&tim;2，dIIBT4保护管316L。 |
