| 品牌 | 天辉 | 型号 | WRN-230 |
| 品种 | 热电偶 | 分度号 | K |
| 测量范围 | 0-1000（℃） | 允差等级 | 1 |
| 热响应时间 | 240（s） | 联接型式 | 多种可选择 |
| 外形尺寸 | L=300X150（mm） |

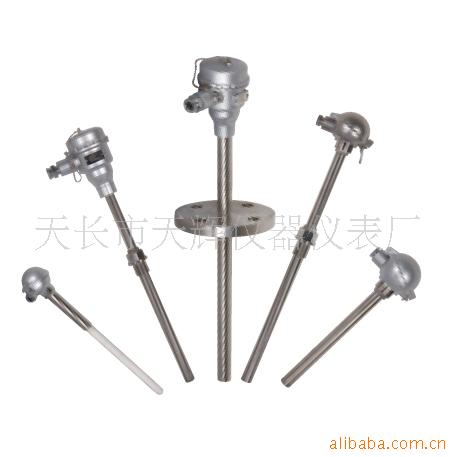

装配式热电偶
1、应用
工业用装配式热电偶是用于测量温度的传感器，它可以直接测量各种生产过程中从0～1800℃范围内的液体、蒸汽气体介质以及固体表面的温度。
根据规定，本厂生产合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、铂铑13-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等形式热电偶
2、工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接形成回路，直接测量端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路中产生热点流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电的长度、直径无关。
装配热电偶主要由接线盒、保护管、缘套管、接线端子、热电组成基本结构，并配以各种安装固定装置组成。
3、型号表示
4、主要技术指标
温度测量范围和允差
热响应时间：在温度出现阶跃变化时，热电偶的输出变化值相当于该变化的50%，所以需要的时间称为热响应时间，用τ0.5表示。
热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类有关。
热电偶小深度：应补小于其保护管外径的8～10倍（产品除外）。
热电偶缘电阻（常温）：常温缘电阻的实验电压为直流500V&plun;50V，测量常温缘电阻的大气条件为温度15～35℃，相对湿度45%～75%，大气压力86～106KPa。
（1）对于长度过1米的热电偶，它的常温缘电阻值与其长度的乘积应纳不大于100MΩ.m 即：Rr×L≥100MΩ.m L>m。
（2）对于长度杜宇或不足1米的热电偶，它的常温缘电阻值应不小于100MΩ
热电偶缘电阻（常温）
等级（允差级别）：热电偶分 Ⅰ级 Ⅱ级
电气接口：M20×1.5 、 M22×1.5 、 1/2NPT （M30×1.5及M36×2）
连接螺纹或法兰：（1）螺纹：M12×1.5 M16×1.5 M27×2 G1/2 G3/4 1/2NPY等
（2）法兰：注明法兰标准、公称压力、公称直径、密封面型式及法兰材质
5、热电偶安装示意图
6、订货须知
