| 品牌 | 宏伟 | 类型 | 隔爆型热电阻 |
| 型号 | WZPK | 分度号 | Pt100 |
| 测量范围 | -200-500（℃） | 允差等级 | A |
| 热响应时间 | 0.2（s） | 装箱数 | 5 |

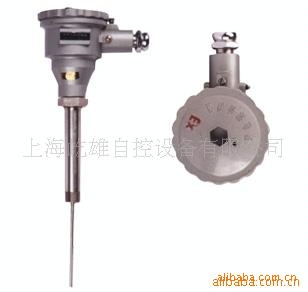

一、概述
工业用隔爆铂电阻是一种温度传感器，在工业自控系统中应用广，通过温度传感器，可将控制对象的温度参数变成电信号，从而对系统实现检测、调节和控制的目的。
在化工行业，生产现场有各种易燃、易爆化学气体、蒸汽。因此，在这些场合须使用隔爆热电阻作为温度传感器，以生产的正常地进行。
二、工作原理和基本结构
隔爆热电阻和可拆卸电阻的结构、原理基本相同，区别是，隔爆型产品的接线盒（外壳），在设计上采用爆结构，接线盒用度铝合金压铸而成，并具有的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均合爆标准。所以，当接线盒内部的性混合气体发生时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散--传爆。
由于产品采用上述爆结构，使产品合使用在dⅡBT4爆类别范围内，只要用户严格遵守产品使用规则，产品应能 的爆效果。
目前本公司生产的工业用隔爆铂电阻分度号为Pt100。
三、主要技术参数
1.测量范围及允差
型 号 | 分度号 | 测量范围 (℃) | 允差等级 | 允差Δt(℃) |
WZP |
Pt100 |
-200～420 | &plun;（0.15+0.00 2|t|） | |
B级 | B级&plun;（0.30+0.00 5|t|） |
注：|t|为感温元件温度。双支铂电阻只供应B级
2.热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50％所需的时间，称为热响应时间用τ0.5表示。
3.热电阻缘电阻的试验电压可取直流10～100V中任意值，环境温度应在15～35℃范围内，相对湿度不大于80％，常温缘电阻值应不小于100MΩ。
4.自热响应
热电阻允许通过的测量电流为5mA,由此产生的温长大于0.3℃。
5.爆标志及外壳护等级
爆标志： dⅡBT4
外壳护等级：IP54（GB4208标准）
四、型号规格
1.固定螺纹式
型号类别 | 分度号 | 结构特征 | 测量范围（℃） | 保护管材料 | 热响应时间τ0.5(s) | 公称压力(MPa) |
WZP-240 | Pt100 | 隔爆接线盒 | -200～420 | 0Cr18Ni12M02Ti 1Cr18Ni9Ti | <90 | 10 |
WZP2-240 |
规格(mm) 总长（L）×置入深度（I） |
300×150 350×200 400×150 450×200 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
2.固定法兰式
型号类别 | 分度号 | 结构特征 | 测量范围(℃) | 保护管材料 | 热响应时间τ0.5(s) | 公称压力(MPa) |
WZP-440 | Pt100 | 隔爆接线盒 | -200～+420 | 0Cr18Ni12MO2Ti 1Cr18Ni9Ti | <90 | 2.5 |
WZP2-440 |
注：固定法兰式热电阻的长度规格可参照固定螺纹式热电阻长度规格。
3.固定螺纹锥形保护管式热电阻
型号类别 | 分度号 | 测量范围 | 保护管材料 | 规格 | 热响应时间τ0.5(s) | 公称压力(MPa) | 结构特征 |
总长L×置深I(mm) | |||||||
WZP-640 | Pt100 | -200～+420℃ | 1Cr18Ni9Ti | 225×75 | <120 | 2.5 | 隔爆接线盒锥形保护管固定螺纹M33×2 |
WZP2-640 |
